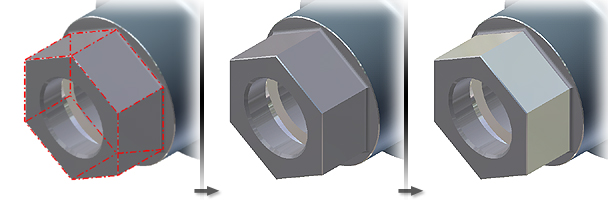

- В графической области указать одну или более граней.
- Щелкните правой кнопкой мыши и выберите "Свойства".
- В диалоговом окне "Свойства грани", раскрывающийся список "Представление модели", выберите представление.
- Нажмите "ОК".
Следует придерживаться перечисленных ниже общих правил при изменении представления грани.

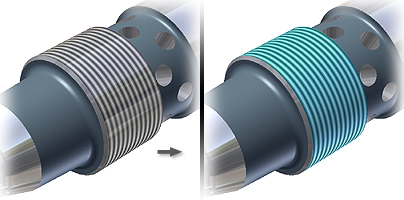

Если на конструктивный элемент с резьбой была наложена текстура, при изменении цвета грани будет изменен только основной цвет.
На следующем рисунке представление грани изменен на синий (небесно-голубой), однако резьба отображается черным цветом.

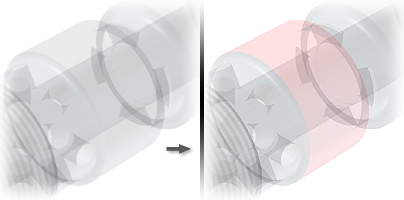

Представление грани прозрачной детали изменяется, но деталь остается прозрачной.
На этом рисунке представление грани изменен на красный (ярко-красный), однако он прозрачен в соответствии с видом детали.
Представление грани имеет приоритет перед видом элемента, который, в свою очередь, имеет приоритет перед представлением детали.
На этом рисунке для данного элемента выбран представление "Металл — сталь (полированная)". Представление некоторых граней изменен на "Цинк", что переопределяет вид элемента.

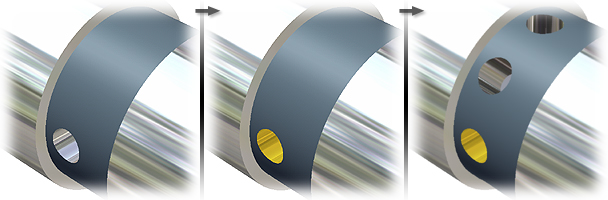

Если изменить представление грани элемента и затем включить его в массив, вид граней экземпляров не изменяется.
На данном рисунке представление элемента изменен на "Золото — металл". После создания массива значение представления его экземпляров остается прежним.
