Перемещение грани элемента или базового твердого тела

Перемещение одной или нескольких граней путем задания плоскости, направления и расстояния перемещения либо с помощью инструмента "Свободное перемещение".

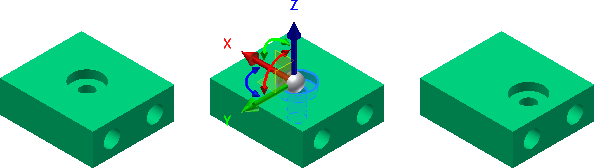

Выберите все грани, которые необходимо переместить. Перемещение граней группами — верный способ сохранить их взаимное расположение.

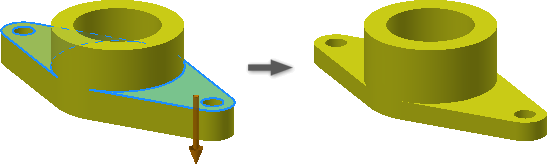

В среде работы с деталями выберите несколько граней и задайте направление и расстояние смещения.

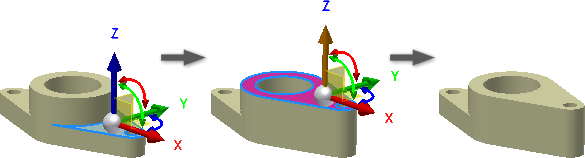

Перемещение или поворот граней с помощью инструмента "Свободное перемещение"

  1. Откройте файл для редактирования.
  2. Активируйте среду редактирования базового твердого тела, щелкнув правой кнопкой мыши базовое твердое тело в обозревателе и выбрав "Редактировать тело".
  3. Параметр "Свободное перемещение" выбран по умолчанию .
  4. Выберите одну или несколько граней для смещения или вращения.
  5. Щелкните красную, зеленую или синюю стрелку начала координат для перетаскивания грани (или граней) вдоль осей X, Y или Z соответственно. Также можно ввести числовое значение в поле ввода.
  6. Щелкните красный манипулятор поворота для поворота в плоскости YZ вокруг оси X. Щелкните зеленый манипулятор поворота для поворота в плоскости XZ вокруг оси Y. Щелкните синий манипулятор поворота для поворота в плоскости XY вокруг оси Z. Также можно ввести значение угла в поле ввода.
    Щелкните цветной манипулятор поворота или введите значение угла в поле ввода.
    • С помощью красного манипулятора выполняется поворот в плоскости YZ вокруг оси X.
    • С помощью зеленого манипулятора выполняется поворот в плоскости XZ вокруг оси Y.
    • С помощью синего манипулятора выполняется поворот в плоскости XY вокруг оси Z.
  7. Чтобы изменить положение триады, используйте один из следующих методов:
    • Укажите линейную, поворотную или плоскую ось начала координат для изменения ориентации.
    • На мини-панели инструментов нажмите кнопку "Переместить начало координат" .
    • Выберите линейное ребро или плоскую грань для изменения ориентации триады. Для изменения ориентации триады могут быть выбраны также рабочие плоскости, рабочие оси, 2D и 3D эскизные кривые.

    После изменения ориентации начала координат выполните операцию "Свободное перемещение".

  8. Для привязки к грани или точке используйте один из следующих методов:
    • Щелкните линейную ось триады или манипулятор поворота, соответствующий ориентации грани, к которой должна быть выполнена привязка. Если для начала координат выбрано линейное перемещение или перемещение в плоскости, то для выравнивания грань будет перемещена. Если выбран поворот, то для выравнивания грань будет повернута.
    • На минипанели инструментов щелкните кнопку "Привязка к".
    • Выберите грань или рабочую точку, в направлении которых должно быть выполнено выравнивание.
  9. Для завершения операции и выхода из команды на мини-панели инструментов нажмите кнопку "ОК". Чтобы принять изменения и выбрать дополнительные грани, к которым необходимо применить суммарные линейные преобразования или преобразования вращения, нажмите кнопку "Применить".

Смещение грани в заданном направлении и на заданное расстояние

  1. Откройте файл для редактирования.
  2. Запустите команду и в раскрывающемся списке выберите "Направление и расстояние" .
  3. Выберите одну или несколько граней для смещения.
  4. Укажите в графической области грань, ребро или рабочую ось для определения направления. Направление по умолчанию соответствует обратному направлению для выбранной грани. Чтобы изменить направление, нажмите кнопку "Обратить".
  5. Чтобы ввести расстояние, используйте один из следующих методов:
    • Введите числовое значение или формулу. В формуле не могут использоваться имена параметров.
    • В раскрывающемся списке щелкните последнее значение.
    • Откройте список поля ввода и выберите команду "Измерить". В поле автоматически вводится результат измерения.
  6. Если редактирование выполняется в среде базового твердого тела, нажмите кнопку "Готово", чтобы закрыть окно и вернуться к среде 3D-моделирования.

Перемещение грани в заданной плоскости на заданное расстояние

  1. Откройте файл для редактирования.
  2. Активируйте среду редактирования базового твердого тела, щелкнув правой кнопкой мыши базовое твердое тело в обозревателе и выбрав "Редактировать тело".
  3. Выберите одну или несколько граней для смещения.
  4. Нажмите кнопку "Точки и плоскости".
  5. Укажите плоскость в графической области.
  6. Нажмите кнопку "Точки" и укажите начальную и конечную точки.

    Если необходимо, заданные точки проецируются на плоскость. Затем выбранные грани смещаются относительно проекций заданных точек.

  7. При редактировании базового твердого тела нажмите кнопку "Готово", чтобы закрыть окно и вернуться к среде 3D-моделирования.
Прим.: Можно выбирать только рабочие точки, конечную или среднюю точки линейного ребра или центральную точку дугового ребра.
