Задание пользовательской системы координат (ПСК)

В файле детали ПСК можно вставить относительно начала.

Откройте файл детали.
Щелкните в любом месте графического окна, чтобы указать начальную точку ПСК. Указать начало ПСК можно также с помощью HUD. Для того чтобы изменить положение начальной точки ПСК, щелкните правой кнопкой мыши и выберите "Перезапустить".
Щелкните по оси, чтобы переместить ПСК в нужном направлении. Щелкните по стрелке, чтобы повернуть ПСК.
Щелкните правой кнопкой мыши и выберите "Готово". ПСК будет вставлена в указанный каталог. ПСК определяет шесть параметров для позиционирования и поворота.

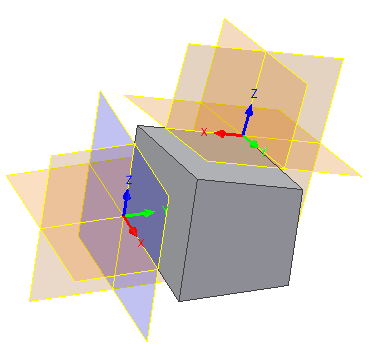

В файле детали ПСК можно позиционировать относительно существующей геометрии.

При определении ПСК можно ввести значения в HUD (экранный индикатор).

Откройте файл детали со вставленным компонентом.
Укажите начальную точку. Это будет точка (0, 0, 0) в новой ПСК. При вставке ПСК с использованием существующей геометрии следует всегда выбирать три точки (начало и направление осей X и Y). После выбора графическое представление ПСК становится черным.
Укажите точку для выбора направления оси X.
Укажите точку для выбора направления оси Y. Теперь ПСК полностью определена и размещена. ПСК определяет шесть параметров: три координаты для позиционирования и три координаты для управления углами поворота. Координаты и поворот задаются относительно целевой геометрии, поэтому после вставки значения параметров установлены равными 0. Если выполняется переопределение ПСК, и ее положение смещается, то параметры отражают относительную трансформацию.

В качестве входных параметров для команды "2D эскиз" можно выбрать тройку осей ПСК. Также для 2D-эскиза можно использовать рабочие элементы ПСК.

Начало эскиза выровнено относительно центральной точки ПСК, и центральная точка проецируется на эскиз.

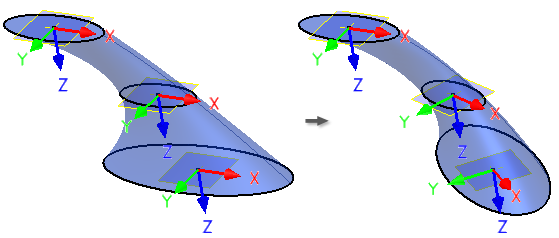

Если положение ПСК изменяется (в связи с изменением параметров или целевой геометрии, или в результате переопределения ПСК), то эскиз обновляется.
