Отрегулируйте положение нескольких твердых тел, с которыми ведется работа.
Существует несколько способов перемещения тел в мультидеталь.
Команда "Переместить тела" в раскрывающемся меню содержит три способа перемещения тела:
- Свободное перетаскивание — щелкните и перетащите профиль предпросмотра для свободного переноса одного или нескольких тел. Можно также выполнить перемещение тел на точное расстояние после ввода точных значений.

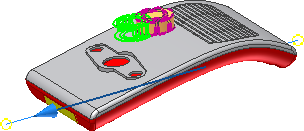

- Переместить вдоль луча — перемещение тел в линейном направлении. Укажите грань или ось в качестве направления. Перетащите контур предварительного изображения или переместите тело, указав точные координаты.
- Поворот — изменение угла одного или нескольких тел относительно заданного отрезка или оси. Перетащите контур предварительного изображения или укажите точное значение поворота.
Эти способы можно использовать независимо друг от друга или воспользоваться параметром "Добавить", чтобы выполнить групповое перемещение. Каждое перемещение потребляет ресурсы памяти. Используйте параметр "Добавить" и выполните все перемещения одним действием, чтобы уменьшить размер файла.
