Вызов
Выберите на ленте
вкладку "Эскиз"
панель "Зависимость"
"Настройки зависимостей": вкладка "Формирование"
Параметрывкладка "Эскиз": "Настройки зависимостей": вкладка "Формирование"
Флажок "Формирование зависимостей" установлен, а флажок "Сохранение зависимостей" снят
- Зависимости не создаются автоматически по завершении эскиза.
- Расположение формирования верное.
Например, если нарисовать вертикальную линию, рядом с курсором отображается значок вертикальности, указывающий на то, что линия располагается вертикально, и по завершении чертежа зависимость вертикальности не создается автоматически.
Установлен флажок "Сохранение зависимостей"
- Зависимости создаются автоматически по завершении эскиза.
- Рядом с курсором отображается значок зависимости.
- Флажок "Сохранение зависимостей" доступен, только если выбран параметр "Формирование зависимостей". Неизменность отключается автоматически, когда формирование отключено.
- Зависимости совмещения в конечной точке линии всегда формируются и сохраняются, если только они не отключены специально путем снятия флажка "Совпадение" в разделе "Выбор для формирования зависимости". Это предотвращает создание открытых профилей эскиза.
- Для блокировки формирования зависимостей при создании объекта нажмите и удерживайте клавишу CTRL во время создания эскиза.
Приоритет формирования зависимостей
Для автоматического наложения зависимостей можно указать их предпочтительный тип.

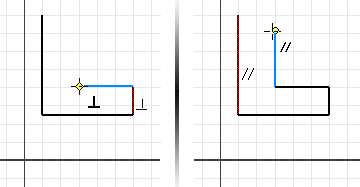

- Параллельно и перпендикулярно
-
Сначала выполняется поиск зависимостей, которые определяют связи между геометрическими объектами, а затем выполняется просмотр координат эскизной сетки.

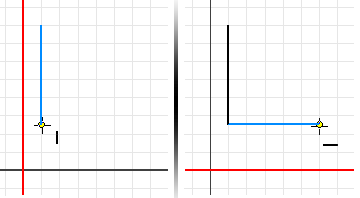

- Горизонтально и вертикально
-
Сначала выполняется поиск зависимостей, которые определяют ориентацию геометрии эскиза относительно координат эскиза, а затем выполняется просмотр зависимостей в эскизной геометрии.
Выбор для формирования зависимости
Выбор формируемых зависимостей и используемой геометрии.
- Выбрать все
-
Установка всех флажков.
- Очистить все
-
Снятие всех флажков. Зависимости не формируются.
Горизонтальный -
Формируется зависимость горизонтальности.
Вертикальный -
Формируется зависимость вертикальности.
Параллельность -
Для указанной геометрии формируется зависимость параллельности.
Перпендикулярный -
Для указанной геометрии формируется зависимость перпендикулярности.
Пересечение -
Зависимость совмещения формируется в точке пересечения указанных кривых, включая виртуальные пересечения.
Средняя точка -
Зависимость совмещения формируется в средней точке указанных отрезков.
На кривой -
Формируется зависимость совмещения с указанными кривыми.
Касательность -
Для указанной геометрии формируется зависимость касательности.
Совпадающий -
Для указанных точек формируется зависимость совмещения.
