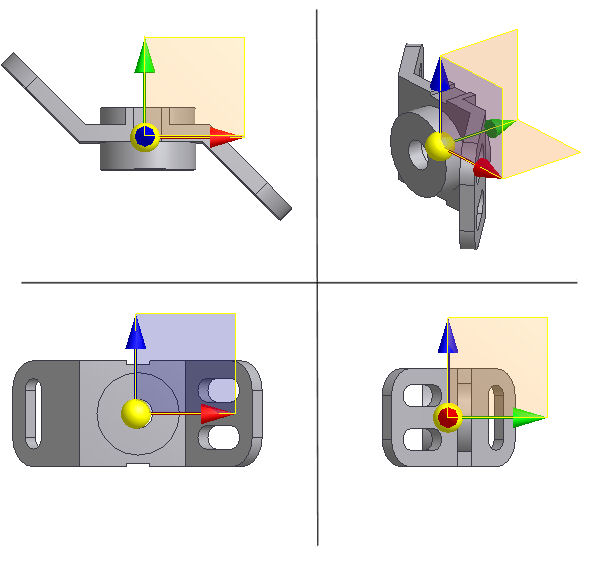

Триада центра тяжести (COG) включает выбираемую сферу, три выбираемых рабочих плоскости и выбираемую рабочую точку у исходного обозначения. Рабочая геометрия центра масс используется для измерения расстояний и углов и выбора вида на объект. Сфера и рабочая точка в ее центре указывают на положение центра тяжести выбранной детали. Это обозначение служит также как визуальная ссылка при проектировании, например для сохранения центра тяжести внутри определенной области.
Что происходит с COG, когда массовые свойства являются устаревшими?
Если массовые свойства детали устарели, то при первом отображении центра масс выводится запрос об обновлении этих данных. Если обновление не производится, центр масс появляется в его последнем положении, и его обозначение затенено. Если массовые свойства никогда ранее не рассчитывались, центр масс устанавливается в центре ограничивающей рамки детали. Если массовые свойства детали устарели, обозначение центра масс отображается затененным.
Для обновления массовых свойств, положения центра масс и отображения символа воспользуйтесь вкладкой "Сервис".
Можно ли отобразить координаты положения центра масс?
Существует три способа точного определения координат положения центра тяжести.
- Установите для фильтра режима выбора значение "Приоритет элементов" или "Выбрать грани и ребра", наведите курсор на сферу в обозначении центра масс и применяйте команду "Выбрать другое" до тех пор, пока не будет выбрана сфера. При наведении курсора на выделенную сферу отображаются координаты.
- Запустите команду "Измерить расстояние", наведите курсор на рабочую точку и применяйте команду "Выбрать другое" до тех пор, пока рабочая точка не будет выделена. После выбора рабочей точки координаты отображаются в диалоговом окне измерения.
- Выберите "Свойства Inventor" > вкладка "Физические" и обновите в контекстном меню массовые свойства.
Можно ли выбрать центр масс?
Выберите рабочую геометрию центра тяжести для измерения расстояния и угла.
