Вызов
Лента:
вкладка "Эскиз"
панель "Зависимость"
"Настройки зависимостей": вкладка "Общие"
Параметрывкладка "Эскиз": "Настройки зависимостей": вкладка "Общие"
Зависимость
- Отображать зависимости при создании
-
Зависимости отображаются при создании геометрии или зависимостей.
Отображение зависимостей будут скрыто автоматически после завершения текущей команды и при выполнении графического изменения, например, при рисовании нового объекта эскиза или накладывании новой зависимости и т. д.
- Отображать зависимости для выбранных объектов
-
Выделение зависимостей геометрии при их выборе в графическом окне. Все отображаемые зависимости можно выбрать и удалить.
- Отображать зависимости совмещения в эскизе
-
Задание автоматического отображения значка зависимости совмещения при создании зависимости.
в контекстном меню для удаления всех зависимостей. Зависимости совмещения не удаляются. Размер
- Редактировать размеры при нанесении
-
При выборе этого параметра диалоговое окно "Изменить размер" автоматически отображается во время размещения. При каждом нажатии кнопки для определения размеров автоматически появляется диалоговое окно "Редактировать размеры", в котором можно определить фактические размеры или уравнение.
- Создавать размеры на основе вводимых значений
-
При выборе этого параметра постоянные размеры автоматически создаются на основе значений, указанных в полях ввода. Для перехода между полями ввода значений следует использовать клавишу Tab.
Если параметр отключен, постоянные размеры для геометрии эскиза не устанавливаются.
Размеры с избыточным ограничением
Параметры настройки поведения программы при нанесении обозначений размеров на излишне определенный эскиз. Выберите один из параметров.
- Применение контрольного размера
-

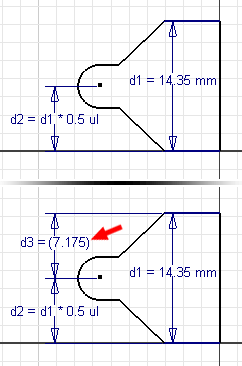

Применяются непараметрические размеры, указанные в скобках. При изменении эскиза обозначения размеров обновляются, но они не могут изменить размер эскиза.
- Предупреждение о сверхограниченных условиях
-
Показывается сообщение об ошибке при добавлении размеров, ограничивающих эскиз.
