Исправление ошибок в импортированных данных

Исправить ошибки

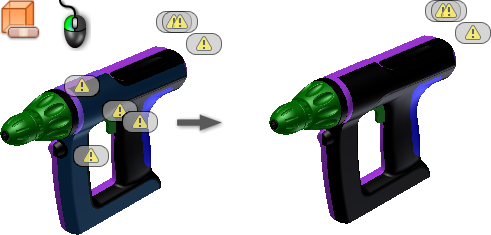

Используйте команду "Исправить ошибки" для исправления ошибок геометрии с использованием заданного значения допуска.

1. Используйте команду "Найти ошибки" для проверки геометрии. При обнаружении ошибок активируется команда "Исправить ошибки".
2. Тела и поверхности для анализа можно выбрать одним из следующих методов.
   • Выберите на ленте вкладку "Исправление" панель "Исправление" Исправить ошибки.
     Прим.: Под словом "тела" понимаются твердые тела и поверхности.
   • В обозревателе щелкните правой кнопкой мыши тело и выберите "Исправить ошибки".
3. Выберите тела для исправления в обозревателе или графическом окне, либо щелкните "Выбрать все".
4. Задайте значение допуска "Допустимое изменение".
5. Нажмите кнопку "Анализ выбранных объектов", чтобы получить отчет о том, сколько ошибок устранено с использованием этого допуска. Исправленные ошибки выделяются в графическом окне.
   Прим.: Рекомендуется использовать небольшое значение допуска. Если ошибки не будут исправлены, понемногу увеличивайте значение допуска и нажимайте кнопку "Анализ выбранных тел" для получения нового отчета. Это обеспечит сохранение исходной целостности поверхности.
6. Нажмите "ОК", чтобы применить допуск и исправить ошибки, или кнопку "Отмена", чтобы завершить команду без исправления ошибок.
