Минипанель инструментов "Непосредственное редактирование"

Непосредственное редактирование применяется для внесения изменений в импортированные твердотельные модели без истории изменений, а также для твердых тел, созданных в Inventor. Значения параметров создаются при добавлении непосредственного редактирования и управляются через диалоговое окно "Параметры". Также можно продолжить внесение изменений с помощью операции "Непосредственное редактирование". Значения параметров обновляются соответственно.

Минипанель инструментов "Непосредственное редактирование"

Для изменения модели можно использовать 4 операции редактирования ("Переместить", "Размер", "Поворот" и "Удалить").

Вызов

Лента: вкладка "3D-модель" панель "Изменить" Непосредственное редактирование

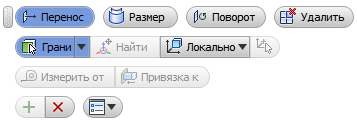

Перемещение

Активация манипулятора триады для операций перемещения. Перемещение изменяет положение выбора и удлиняет смежную геометрию .

• Грани/Тела: выбор одной или нескольких граней или твердых тел.
• Определить местоположение триады: перенос триады в новое местоположение. Используйте команду "Определить местоположение триады" для определенных задач — например, для переноса отверстий из одного конкретного местоположения в другое.
• Локальное и мировое пространства

  Управление ориентацией манипулятора.

  • Локально — ориентация триады относительно выбранных объектов.
  • Мировое пространство — ориентация триады в соответствии с началом модели.
• Выравнивание: доступно при выбранном параметре "Локально". Позволяет выровнять триаду для различных существующих типов геометрии.
• Измерить от: можно указать начальную точку для внесения точных правок.
• Привязка к: обеспечение дополнительной точности выравнивания с существующими объектами. Перетаскивание ручек отключает команду "Привязка к".

Размер

Активация манипулятора для операций размера. Например, можно использовать команду "Размер" для изменения размеров отверстий, пазов, выдавливаний и т. д.

• Грани: можно выбрать одну или несколько граней.
• Найти: перенос триады в новое местоположение.
• Модификаторы
  • Смещение: выполнение смещения выбранных граней на заданное расстояние от выбора.
  • Диаметр: изменение размера цилиндрических граней. Диаметр цилиндрических элементов разных размеров изменяется на один и тот же диаметр.
  • Радиус: изменение размера радиальных граней. Радиус радиальных элементов разных размеров изменяется на один и тот же радиус.
  Прим.: Активный модификатор управляет отфильтрованными гранями из набора объектов.

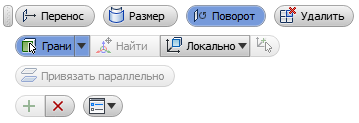

Поворот модели

Активация манипулятора триады для операций поворота.

• Грани: выбор одной или нескольких граней или тел.
• Определить местоположение триады: перенос триады в новое местоположение.
• Локально и МСК

  Управление ориентацией триады.

  • Локально — ориентация триады относительно выбранных объектов.
  • МСК — ориентация триады в соответствии с началом модели.
• Выравнивание: доступно при выбранном параметре "Локально". Позволяет выровнять триаду для различных существующих типов геометрии.
• Привязать параллельно: использование ссылки на существующую геометрию с углами для повышения точности. При перетаскивании отключается функция "Привязать параллельно".

Удаление

Удаление выбранных граней.

• Грани: выбор одной или нескольких граней.
