Из-за изменений в конструкции может потребоваться заменить грань детали на поверхность произвольной формы или рабочие плоскости.

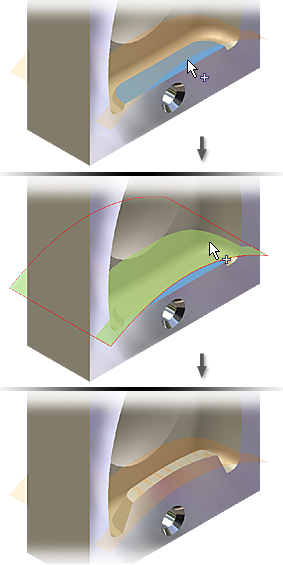

Используйте команду "Заменить грань", чтобы выбрать грань и заменить ее на новую грань. Создается элемент замены грани. Его можно изменить с помощью команд "Эскиз" и "Элемент".
- Деталь должна полностью пересекать новую грань. Если новая грань превосходит размерами деталь, она обрезается. Однако грань детали не расширяется и не сжимается, чтобы соответствовать размерам поверхности.
- При импорте или комбинировании поверхностей используйте команду "Сшить поверхности" для сшивания поверхностей.
- Грани, расположенные перпендикулярно новой грани, заменить нельзя, так как они не образуют пересечения с новой гранью.
- Невозможно копировать или вставлять замененную грань или использовать ее отдельно в массиве или параметрическом элементе. Ее можно использовать в этих операциях только в случаях, когда вместе с ней выбран ее родительский элемент.
Рабочая плоскость в качестве плоской заменяемой грани
Можно создать и выбрать одну или несколько рабочих плоскостей для создания плоской заменяемой грани. Рабочие плоскости ведут себя как выбранные поверхности, за исключением границ. Границы рабочей плоскости бесконечны независимо от графического отображения.
Во время редактирования замененной грани при замене отдельной рабочей плоскости на другую отдельную рабочую плоскость зависимые элементы сохраняются. Зависимые элементы не сохраняются при замене одного объекта на несколько объектов или на несколько других объектов.
