Использование непосредственного редактирования

Следующий рабочий процесс применяется для всех операций после добавления непосредственного редактирования:

После выбора знака "плюс" зеленого цвета ("Применить") на мини-панели инструментов для завершения операции в обозревателе выполняется заполнение с использованием непосредственной записи элемента. В активном окне отображается соответствующий символ.

1. Просмотрите непосредственное редактирование.
2. Изменение с помощью непосредственного редактирования
   • Дважды щелкните любой символ.
   • Щелкните правой кнопкой мыши символ и выберите "Редактировать".
   • Дважды щелкните элемент или щелкните правой кнопкой мыши запись в обозревателе.
3. При необходимости добавьте еще одну операцию непосредственного редактирования и выберите "Применить".
4. По завершении нажмите "Отмена" для выхода из команды.

При применении изменений создается элемент "Непосредственное редактирование". С помощью этого элемента создается параметр, которым можно управлять в диалоговом окне "Параметры".

Пример рабочего процесса перемещения

1. Выберите на ленте вкладку "3D-модель" панель "Изменить" "Непосредственное редактирование" .
2. Выберите Переместить, а затем выберите в раскрывающемся меню "Грани" или "Тела".
3. Выберите элементы, которые требуется отредактировать.

   Выберите ручку триады, чтобы задать направление перемещения. Можно перетащить ручку, ввести имя параметра или задать точное значение для расстояния перемещения.



4. При необходимости воспользуйтесь следующими действиями.
   • Чтобы переместить триаду, выберите "Найти" . Триада отображается на курсоре. Разместите триаду в новом местоположении.
   • Управляйте ориентацией триады с помощью параметров "МСК" и "Локально".
     • Чтобы выровнять триаду относительно геометрии, сначала выберите "Локально", а затем выберите на мини-панели инструментов. С помощью параметра "Локально" выполняется размещение триады относительно выбранной грани или тела.
     • Для выполнения ориентации триады относительно начала координат детали выберите "МСК". При выборе параметра "МСК" выбор выравнивания недоступен.
5. При необходимости:
   • Выберите Измерить от, чтобы задать начальное положение для расстояния путем выбора имеющихся объектов геометрии в качестве ориентира. Измерение выполняется от большинства типов геометрии, включая эскиз и рабочую геометрию.
   • Выберите Привязка к, чтобы создать и сохранить выравнивание с другой геометрией.
   Прим.: Ассоциативность между деталями в сборке не сохраняется.
6. Выберите знак "плюс" зеленого цвета ("Применить") на мини-панели инструментов для завершения операции.

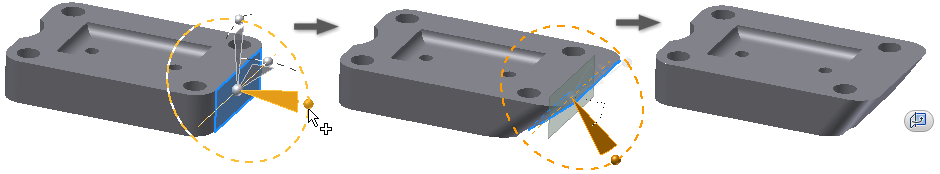

Пример рабочего процесса поворота

1. Выберите на ленте вкладку "3D-модель" панель "Изменить" "Непосредственное редактирование" .
2. Выберите Поворот, а затем выберите в раскрывающемся меню "Грани" или "Тела".
3. Выберите элементы, которые требуется отредактировать.

   Выберите ручку триады, чтобы задать направление поворота. Можно перетащить ручку, ввести имя параметра или задать точное значение для угла поворота.



4. При необходимости воспользуйтесь следующими действиями.
   • Чтобы переместить триаду, выберите "Найти" . Триада отображается на курсоре. Разместите триаду в новом местоположении.
   • Управляйте ориентацией триады с помощью параметров "МСК" и "Локально".
     • Чтобы выровнять триаду относительно геометрии, сначала выберите "Локально", а затем выберите на мини-панели инструментов. С помощью параметра "Локально" выполняется размещение триады относительно выбранной грани или тела.
     • Для выполнения ориентации триады относительно начала координат детали выберите "МСК". При выборе параметра "МСК" выбор выравнивания недоступен.
5. При необходимости выберите "Привязать параллельно" для создания и сохранения параллельного выравнивания с другой гранью. Это выравнивание выполняется только для плоской грани.
   Прим.: Ассоциативность между деталями в сборке не сохраняется.
6. Выберите знак "плюс" зеленого цвета ("Применить") на мини-панели инструментов для завершения операции.

Пример рабочего процесса изменения размера

1. Выберите на ленте вкладку "3D-модель" панель "Изменить" "Непосредственное редактирование" .
2. Выберите Размер, а затем выберите объекты для редактирования.
   Прим.: Во избежание неточности в файлах чертежей размер элемента параметрического отверстия не может быть изменен.
3. Выберите модификатор из раскрывающегося списка.
   • Выберите Смещение, чтобы сместить выбранные грани на заданном расстоянии от выбранных элементов.
   • Выберите Диаметр, чтобы изменить размер цилиндрических граней. К цилиндрическим элементам разного размера применяется один и тот же диаметр.
   • Выберите Радиус, чтобы изменить размер радиальных граней. К радиальным элементам разного размера применяется один и тот же радиус.
   Прим.: Активный модификатор управляет отфильтрованными гранями из набора объектов.
4. Выберите и перетащите ручку-манипулятор. Например, чтобы изменить радиус объекта, выберите модификатор "Радиус" и перетащите ручку-манипулятор или введите значение в поле ввода.



5. Выберите знак "плюс" зеленого цвета ("Применить") на мини-панели инструментов для завершения операции.

Пример рабочего процесса удаления

1. Выберите на ленте вкладку "3D-модель" панель "Изменить" "Непосредственное редактирование" .
2. Выберите Удалить, а затем выберите один или несколько элементов для удаления.
3. Выберите знак "плюс" зеленого цвета ("Применить") на мини-панели инструментов для завершения операции.
