Создание спирали (3D-эскиз)

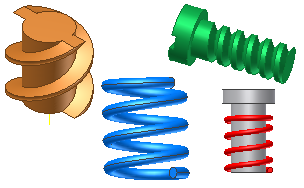

Выберите вкладку "3D эскиз" панель "Создать" "Спираль", чтобы создать спиральный элемент. Команда позволяет построить, например, винтовую пружину или резьбу. Используйте команду "Спираль", чтобы создать спираль, которую можно соединить с другими объектами эскиза. При этом образуется сложная траектория сдвига.

Прим.: Команда "Спираль" подобна команде "Пружина". Для создания элемента при работе с командой "Пружина" необходим замкнутый профиль 2D-эскиза и ось. При использовании команды "Спираль" создается 3D-эскиз. Для создания элемента используйте команду "Спираль", профиль 2D-эскиза и команду "Сдвиг".

Создание спирали путем указания шага и числа витков

1. Выберите на ленте вкладку "3D-модель" панель "Эскиз" Создать 3D-эскиз.
2. На ленте выберите вкладку "3D эскиз" панель "Создать" Спираль.
3. Выберите тип "Шаг и число витков".
4. Введите значения для параметров "Диаметр", "Шаг", "Число витков", "Угол конуса".
5. Щелкните в графическом окне, чтобы задать начальную точку.
6. Щелкните в графическом окне, чтобы задать конечную точку.

Создание спирали путем указания числа витков и длины или шага и длины

1. Выберите на ленте вкладку "3D-модель" панель "Эскиз" Создать 3D-эскиз.
2. На ленте выберите вкладку "3D эскиз" панель "Создать" Спираль.
3. Выберите тип создания "Число витков и длина" или "Шаг и длина".
4. Введите значения для параметров "Диаметр", "Шаг", "Число витков", "Угол конуса".
5. Щелкните в графическом окне, чтобы задать начальную точку.
6. Щелкните в графическом окне, чтобы задать конечную точку.
