Для обрезки или разрыва пересекающихся граней служит команда "Пересечь грани". Для обеспечения пересечения граней используйте ее совместно с командой "Удлинить грани".
- Откройте файл, содержащий поверхности.
- Если необходимо, выберите команду "Исправить тела" на панели "Поверхности" и выберите базовое тело для исправления.
- Дважды щелкните узел исправления тела в обозревателе, чтобы перейти в среду исправления.
- Выберите на ленте вкладку "Исправление"
панель "Изменить" "Пересечь грани". - Поверхности можно выбрать одним из следующих методов.

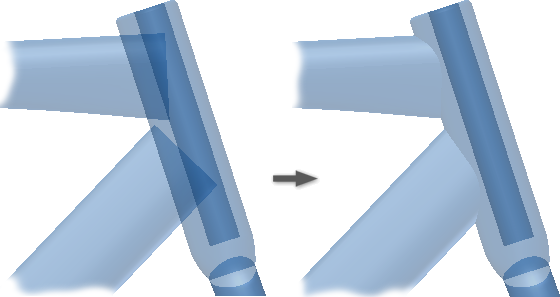

Обрезка: нажмите "Обрезка", а затем выберите две пересекающиеся грани или тела, а также сохраняемую область. При этом поверхности будут обрезаны по линии их пересечения.
Разорвать: нажмите кнопку "Разорвать", а затем выберите две пересекающиеся грани или тела. При этом поверхности будут разделены по линии их пересечения. Все поверхности размещаются в одной группе браузера.
Прим.: При пересечении более двух поверхностей одновременно обрезаются только две их них. - Продолжайте нажимать кнопки "Обрезать" или "Снять" и выбирать поверхности в графическом окне.
- Для завершения нажать кнопку "Готово".
Прим.: Возможна обрезка нескольких поверхностей. Например, две сопряженные поверхности можно сшить с образованием сшивки. Выберите "Пересечь грани" и щелкните по сшитому телу. Для создания двух обрезанных тел выберите поверхность, пересекающую сшивку.
