Редактирование вида чертежа

Можно изменить название, масштаб, стиль отображения и некоторые другие атрибуты вида чертежа.

Советы:

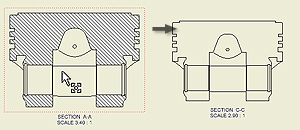

• Чтобы переместить вид, щелкните красную рамку и перетащите ее в нужное положение.
• Вид также можно удалить или скопировать и вставить в другой лист чертежа. Щелкните правой кнопкой вид и выберите в меню нужную ориентацию.
• Если требуется восстановить рабочие элементы после создания вида, щелкните правой кнопкой мыши модель в браузере и выберите "С рабочими элементами". В диалоговом окне "С рабочими элементами" укажите тип рабочих элементов, которые требуется восстановить на виде чертежа.
• Настройки и значения диалогового окна "Вид чертежа" по умолчанию определены в текущем стандарте, их можно изменить с помощью редактора стиля.

Прим.: При удалении вида с зависимыми проекционными видами сечения, выносными элементами или дополнительными видами зависимые виды также будут удалены.

Редактирование вида чертежа

1. В графическом окне или в окне браузера выбрать необходимый вид.
2. Щелкнуть правой кнопкой мыши и выбрать "Редактировать вид" из контекстного меню.
3. В диалоговом окне "Вид чертежа" на вкладке "Компоненты" измените параметры, относящиеся к исходной модели.
4. На вкладке "Параметры" изменить атрибуты вспомогательных данных или свойства отображения.
5. Измените дополнительные параметры:
   • Выберите масштаб вида и отредактируйте идентификатор вида.
   • Включите или выключите видимость метки вида.
   • Нажмите "Редактировать метку вида", чтобы изменить метку вида в диалоговом окне "Формат текста".
   • Задайте стиль отображения: отобразите или удалите скрытые линии и выберите затененный вид при необходимости.
     Прим.: Если для масштаба или стиля установлен флажок "Из главного вида", масштаб или стиль отображения нельзя изменить.
6. Нажмите кнопку "ОК", чтобы закрыть диалоговое окно "Вид чертежа".

Подавление вида чертежа

1. Щелкните правой кнопкой мыши вид чертежа в браузере модели или в графическом окне.
2. В меню выберите пункт "Подавить".

Прим.: Чтобы отменить подавление вида чертежа, щелкните правой кнопкой мыши вид чертежа в браузере модели и отмените выбор параметра "Подавить".

Управление наследованием вырезанного вида для дочерних видов

Можно задать наследование сечений, срезов, разрывов или вырывов в дочерних видах.

1. В графическом окне или браузере выберите дочерний вид.
2. Щелкнуть правой кнопкой мыши и выбрать "Редактировать вид" из контекстного меню.
3. На вкладке "Параметры отображения" диалогового окна "Вид чертежа" выберите соответствующие параметры в разделе "Наследование вырезанного вида". Выбранные вырезанные виды наследуются из базового вида.
   Прим.: наличие доступа к параметрам зависит от типа редактируемого вида.
4. Нажмите кнопку "ОК", чтобы закрыть диалоговое окно "Вид чертежа".
