®ViewCube® в Autodesk представляет собой постоянный перетаскиваемый элемент интерфейса, позволяющий переключаться между стандартным и изометрическим видами модели.
Под инструментом ViewCube отображается дополнительный компас, который указывает направление на север, определенное для модели.
Обзор инструмента ViewCube

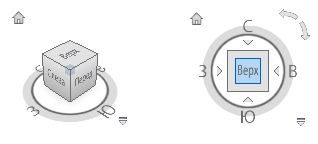

Инструмент ViewCube отображается в неактивном состоянии в одном из верхних углов окна. Он становится активным при наведении курсора.
При изменении видов ViewCube изменяет положение, чтобы позволяет получить визуальное представление о текущей точке обзора модели.
Для управления видом модели можно:
- Перетащить или щелкнуть инструмент ViewCube.
- Переключиться на один из доступных стандартных видов.
- Поворот текущего вида.
- Возврат к исходному виду.
При щелчке ViewCube или компаса для изменения ориентации модели она будет вращаться вокруг точки, отображаемой в центре объекта, выбранного последним перед использованием инструмента ViewCube.
Управление представлением инструмента ViewCube
ViewCube может отображаться в неактивном или активном состоянии. Если ViewCube неактивен, по умолчанию он отображается частично прозрачным, чтобы не закрывать изображение модели. Если ViewCube активен, он отображается непрозрачным и может перекрывать собой изображение объектов на текущем виде модели.
Пользователь может изменять уровень непрозрачности неактивного ViewCube, а также:
- размер
- Положение
- ориентацию по умолчанию
- отображение компаса
Режим проекции вида
ViewCube поддерживает две различные проекции вида: перспективную и ортогональную.
Виды вперспективной проекции вычисляются на основе расстояния от теоретической точки расположения камеры до целевой точки. Чем меньше расстояние между камерой и целевой точкой, тем более искаженным становится изображение из-за эффекта перспективы. Увеличение расстояния приводит к сокращению эффекта искажения модели.
Виды вортогональной проекции отображают все точки модели, проецируемой параллельно экрану.

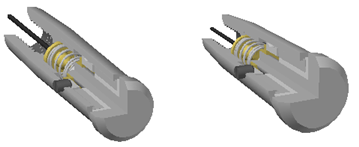

На рисунке показана та же модель, рассматриваемая при том же направлении взгляда, но с различными проекциями видов.
Перспективная с ортогональными гранями При изменении вида модели он обновляется с использованием последнего режима проекции, если для ViewCube не задан режим проекции "Перспективная с ортогональными гранями". В режиме "Перспективная с ортогональными гранями" все виды отображаются в перспективной проекции, если модель отображается в одном из видов граней: сверху, снизу, спереди, сзади, слева или справа.
Меню ViewCube
Меню ViewCube служит для изменения и восстановления исходного вида модели, переключения между режимами проекции видов, изменения интерактивного поведения и представления ViewCube.
Фиксация по выбранным объектам
В меню ViewCube "Фиксировать по выбранным объектам" можно привязать ViewCube к одному или нескольким выбранным объектам. Эта операция определяет центр текущего вида и расстояние до центра от вида на основе выбранных объектов. Режим фиксации по выбранным объектам активен до тех пор, пока в меню ViewCube не будет снято выделение или нажата кнопка "Фиксация по выбранным объектам" (рядом с кнопкой "Главная").
Выбор и отмена выбора объектов после включения фиксации по выбранным объектам не влияет на центр или расстояние от центра вида при изменении ориентации вида с помощью ViewCube. Зумирование до границ модели не может быть выполнено при активном режиме фиксации по выбранным объектам, даже если ViewCube настроен на зумирование до границ после каждого изменения ориентации вида.
