Карта AutoCAD Map 3D может содержать разные типы информации, включая объекты DWG, запрашиваемые из файлов чертежей, и элементы из различных источников геопространственных данных:
- хранилища данных Oracle, SQL Server, MySQL и ArcSDE
- файлы SDF и SHP
- базы данных ODBC
После добавления данных на карту их можно преобразовывать в различные форматы. Например, можно сделать следующее:
- Обеспечение доступности данных DWG в геопространственном формате для других организаций.
- Перемещение данных организации в геопространственную среду.
- Добавление геопространственных в файл чертежа.
- Используйте параметры, которые доступны только для данных чертежа или только для геопространственных данных, и затем верните данные в исходный формат.
Например, можно импортировать геопространственные данные для преобразования в формат DWG и затем использовать команду очистки чертежа (которая недоступна для геопространственных данных). Можно преобразовывать данные DWG в геопространственной формат и использовать команды разделить/объединить для назначения данных атрибутов разделяемым или объединяемым элементам. Эти команды недоступны для объектов чертежа.
- Сохранение карты в формате DWG, чтобы пользователи AutoCAD (без доступа к AutoCAD Map 3D) могли редактировать данные карты.
Выберите соответствующий метод, чтобы добавить данные на карту или удалить их.
| Метод | Параметры обновления |
|---|---|
| Подключите чертеж к карте и затем сделайте запрос объектов для использования. | После изменения этих объектов можно обновить исходный чертеж или оставить его в первоначальном виде. |
| Подключитесь к геопространственным данным (FDO). | Можно поддерживать постоянное подключение к данным или работать в режиме офлайн и обновлять данные после окончания работы. |
| Импортируйте данные на карту, автоматически преобразуя их в формат DWG. Импорт вставок из моментальных снимков данных. Можно импортировать данные из различных геопространственных источников. | При использовании этого параметра не затрагивается исходное хранилище данных. Изменения в этом хранилище данных не отражаются на карте. |
| Экспортируйте объекты чертежа в различные форматы. Геопространственные элементы не экспортируются, но можно сохранить все элементы и объекты карты в формате AutoCAD DWG и затем экспортировать их. | Исходные данные не изменяются. |
| Используйте функцию Групповое копирование для преобразования геопространственных данных в другой геопространственный формат. | Исходные геопространственные данные не изменяются. |
| Экспортируйте карту или отдельные слои чертежа в формат Autodesk SDF, либо в SHP, ArcSDE или Oracle. Затем преобразуйте ее в другие форматы с помощью функции "Групповое копирование". | Исходные данные DWG не изменяются. |
Преобразование слоев чертежа в классы элементов
На чертеже AutoCAD можно использовать слои для организации информации. Например, чертеж AutoCAD может содержать отдельные слои для дорог, земельных участков и т.д. Хранилища геопространственных данных используют схемы для этих целей. В схеме каждый класс элементов может использоваться для тех же целей, что и слой чертежа.

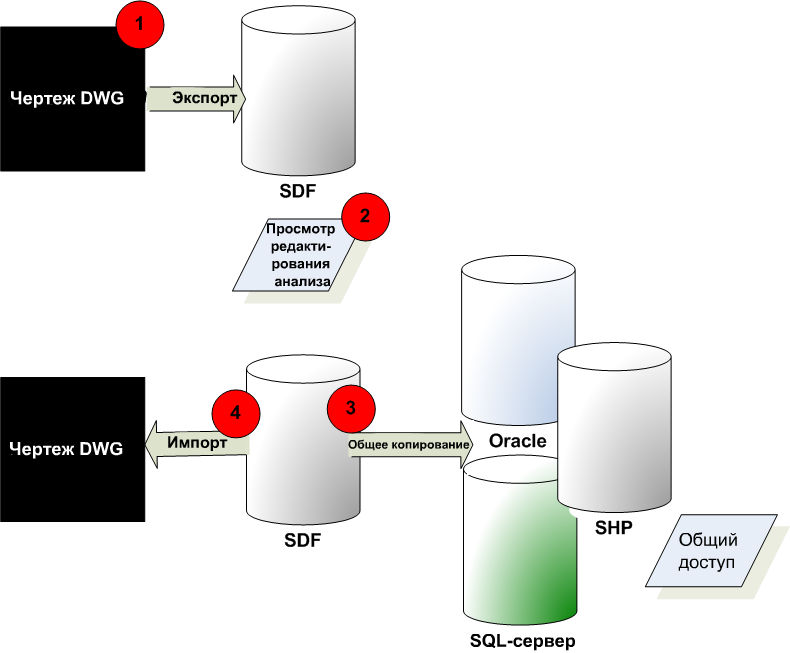

SDF – это собственный формат Autodesk. Поддерживаются схемы, которые могут содержать несколько классов элементов в одном файле, таким же образом один чертеж может содержать несколько слоев. В этом учебном пособии будет создан файл SDF со схемой, показывающей, какие классы элементов отражают структуру слоев файла чертежа. Каждый слой в файле чертежа становится классом элементов в файле SDF. когда он экспортируется.
В диалоговом окне "Экспорт" сопоставьте каждый слой с целевым классом элементов. Кроме того, данные объекта можно преобразовать в геопространственные атрибутивные данные. Настройки наложения можно сохранить в виде профиля, что позволит использовать эту их повторно.
Использование созданного файла SDF
Когда данные сохранены в файле SDF, можно подключиться к этому хранилищу данных SDF. Добавьте элементы SDF на карту в качестве слоев вкладки "Диспетчер отображения".
Одним из преимуществ хранилищ геопространственных данных является легкость, с которой можно управлять данными атрибутов (называемыми "свойствами" для классов элементов). В этом учебном пособии выполняется добавление свойства с зависимостями к классу элементов в схеме SDF.
Ограниченное свойство может иметь только одно предустановленное значение или значения в определенном диапазоне. Например, можно определить свойство "Районирование", значение которого может быть только "Жилой", "Коммерческий" или "Общественный".
Преобразование данных SDF в другой геопространственный формат
Если данные имеют геопространственный формат, можно использовать функцию "Групповое копирование" для преобразования их в другой геопространственный формат. Например, можно скопировать данные SDF в набор файлов SHP.
Преобразование данных в формат DWG
При необходимости можно импортировать изменения в формат DWG. При создании файла шаблона, определяющего исходные слои данных, можно поместить каждый класс элементов в соответствующий слой чертежа. После этого используется информация о стиле, примененная для слоя чертежа, а не для слоя вкладки "Диспетчер отображения".
