Упражнение 1. Задание атрибутов для добавления

Выберите параметры публикации DWF, которые определяют, какие данные атрибутов публикуются вместе с картой.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о задании атрибутов, которые необходимо включить в публикуемый файл DWF. Также можно нажать кнопку "Попробовать", чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Задание параметров публикации

1. Откройте законченную карту из предыдущего занятия.
   • Выберите ОткрытьЧертеж.
   • Найдите файл build_map1.dwg.
   • Выберите ее и нажмите кнопку Открыть.
2. Откройте вкладку "Вывод" панель "Экспорт в DWF/PDF" "Параметры экспорта в DWF/PDF" (MAPDWFOPTIONS).

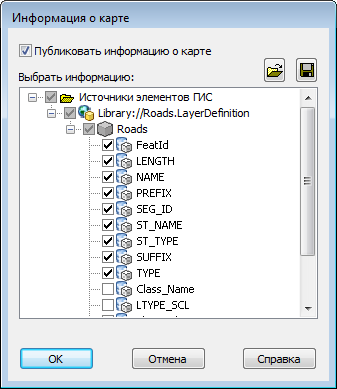

3. В диалоговом окне Информация карты выберите параметр Публиковать информацию о карте.
4. В диалоговом окнеИнформация о картевыберите элементы "Дороги" и "Участки" в списке элементов.


   Можно добавлять и исключать данные на любом уровне.

   Обратите внимание, что если выбрать элемент "Дороги", все расположенные под ним элементы будут выделены автоматически.

5. Для публикации данных в файл XML щелкните значок файла в верхней правой области диалогового окна ("Сохранить"). Укажите местоположение для публикуемого файла. Нажмите кнопку Сохранить.

   Операция публикации в DWF выполняется с использованием файла XML.

6. В диалоговом окне "Информация о карте" нажмите кнопку "OK".

Для продолжения работы с этим учебным пособием, перейдите к разделу Упражнение. Публикация в DWF.
