Упражнение 1. Поиск элемента с помощью таблицы данных

Откройте таблицу данных для любого слоя. Отфильтруйте таблицу данных, чтобы отобразить набор участков (в данном случае отобразите только участки на улице Вилла Драйв).

Прим.:

В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы узнать, как использовать таблицу данных для поиска и зумирования элемента. Также можно нажать кнопку "Попробовать", чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Фильтрация элементов с помощью таблицы данных

1. Если карта еще не открыта, откройте карту, созданную в процессе изучения раздела Урок 4. Создание элементов карты.
   • Выберите ОткрытьЧертеж.
   • Найдите файл build_map1.dwg.
   • Выберите его и нажмите кнопку Открыть.
2. Откройте на панели задач откройте Диспетчер отображения.
3. В Диспетчере отображения выберите слой земельных участков и нажмите Таблица.
4. Выберите в Таблице данных в списке Фильтровать по поле STNAME и введите текст VILLA DR.

   Слово "Drive" необходимо вводить в сокращенном виде.

5. Нажмите кнопку Применить фильтр, чтобы показать только участки на улице Вилла Драйв.

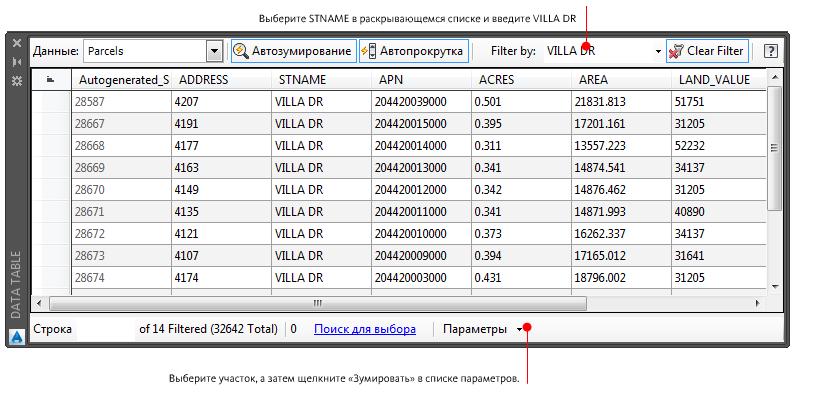

   Использование таблицы данных для фильтрации видимых участков

6. Включите параметр Автозумирование.

   Эта кнопка выделяется, когда параметр включен.

7. Чтобы выбрать земельный участок, щелкните крайнее левое темно-серое поле в его строке.
   Прим.:

   Прокрутите таблицу данных влево, чтобы увидеть поля первого столбца.

   AutoCAD Map 3D выполняет зумирование для выбранного участка.

8. Запишите номер в поле "Autogenerated_SDF_ID", поскольку он потребуется позднее.
   Прим.:

   Также можно выполнить расширенный поиск. Выберите последовательно вкладку "Главная"панель "Данные""Поиск". найти Эта функция позволяет выполнить запрос слоя, задав логическое условие, например ACRES > 1, для поиска участков, площадь которых больше одного акра. Теперь на карте будут отображены только те объекты, которые соответствуют запросу.

9. Сохраните карту, но не закрывайте, чтобы ее можно было использовать в следующем упражнении.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Выдача и редактирование элемента.
