Свяжите описание темы со значением участков: более светлые цвета обозначают участки с меньшими значениями, а более темные — участки с большими значениями. Значение участка – это "условие", используемое для определения цвета участка карты.
Учебный видеоролик
|
Нажмите кнопку со стрелкой на изображении, чтобы посмотреть видеоролик об определении темы. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
Прим.:
В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Определение темы
- В диалоговом окне "Слой темы" в разделе "Создать тематические правила на основе свойства" щелкните стрелку вниз рядом с кнопкой "Свойства" и выберите LAND_VALUE.
Не изменяйте минимальное, максимальные значения и значения распределения.

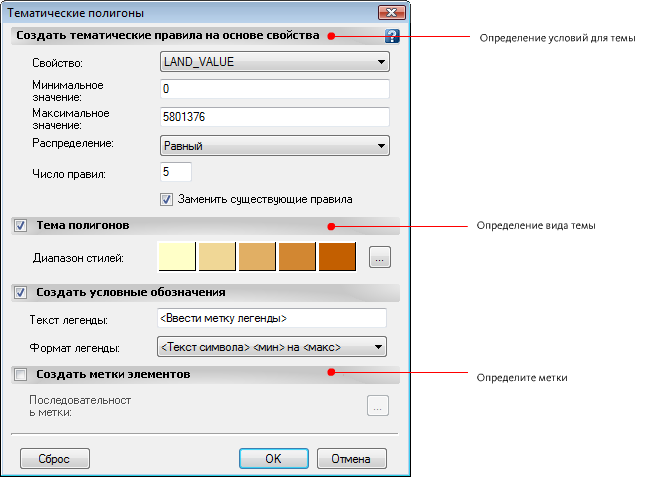

Для создания темы используется диалоговое окно "Слой темы".
- Нажмите
рядом с рисунком "Диапазон стилей". - Выберите элемент заливки.
- Измените окончательный цвет для линейно изменяющегося цветового шаблона на темно-красный.
- Дважды нажмите ОК для возврата в Редактор стилей. Оставьте Редактор стилей открытым для следующего упражнения.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Добавление метки.
