Измените вид дорог.
Учебный видеоролик
|
Нажмите на изображении кнопку со стрелкой, чтобы посмотреть процедуру создания композитного стиля линий. Базовые действия для определения стиля перечислены под окном видеоролика. |
Определение стиля дорог с помощью стандартных стилей

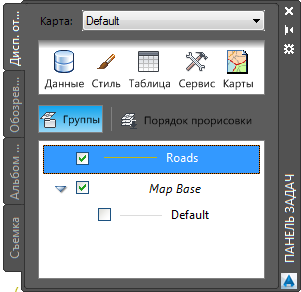

- Выберите в Диспетчере отображения слой "Дороги" и щелкните в области меню значок Стиль.
При отсутствии соответствующих загруженных данных образца можно посмотреть видеоролик.
Выберите слой "Дороги" и нажмите кнопку "Стиль".
Поверх карты отобразится окно "Редактор стилей".
- В окне "Редактор стилей" нажмите
, чтобы выбрать "Стиль", и выберите толщину, цвет и рисунок для дорог. Для создания реалистичного стиля дороги с желтыми пунктирными линиями выполните следующие действия:
- Установите для параметра Единица значение "Миллиметры".
- Установите толщину линии, равную 2.
- Нажмите кнопку Добавить обозначение, чтобы добавить вторую линию.
- Используйте кнопку со стрелкой вверх для перемещения новой линии к верхней части окна предварительного просмотра.
- Выберите образец штриховки для новой линии.
- Измените цвет пунктирной линии на желтый.
- Нажмите кнопку Применить, а затем Закрыть.
- Щелкните "Х" в верхней части окна "Редактор стилей", чтобы его закрыть.
- Сохраните файл.
- Нажмите кнопку
Сохранить. - Укажите для карты имя и местоположение.
Для файлов карт используется расширение .dwg, как и для чертежей AutoCAD. Для файлов обоих типов используется один и тот же основной формат.
- Нажмите кнопку Сохранить.
- Нажмите кнопку
Этап работы

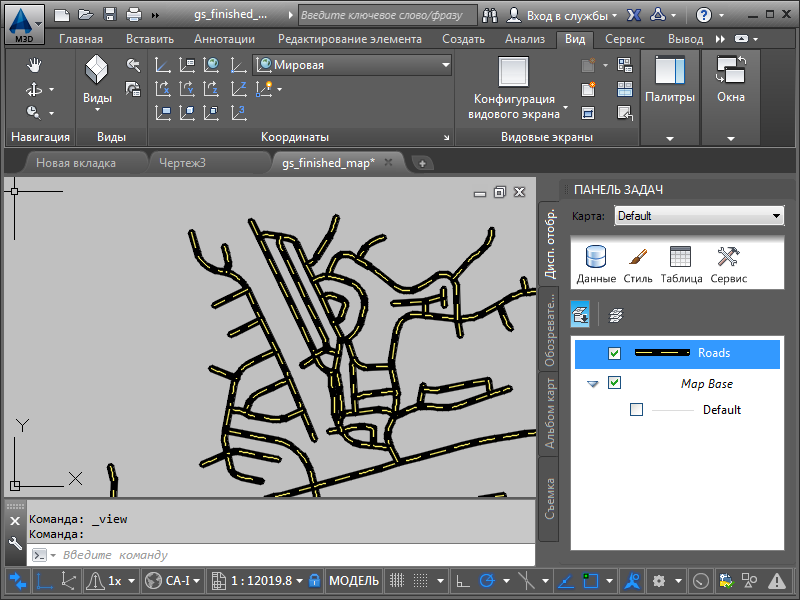

На карте можно увидеть дороги с выбранным стилем.
