Упражнение 3. Выполнение рабочего процесса

При запуске рабочего процесса AutoCAD Map 3D перечисляет файлы SDF в указанной папке. Затем он создает группу в Диспетчере отображения, в которую будут добавляться создаваемые слои. Выполняется подключение к файлам SDF в указанной папке. Для каждого чертежа в указанной папке устанавливается подключение, добавляется слой в Диспетчер отображения, а слои перемещаются в новую группу.

Текущая карта сохраняется как файл DWG (при этом все элементы преобразуются в объекты чертежа). Затем каждый слой диспетчера отображения сохраняется в файл .layer, который можно использовать совместно с другими пользователями AutoCAD Map 3D или загрузить в Autodesk Infrastructure Map Server .

Прим.:

В этом упражнении используется рабочий процесс, измененный в разделе Упражнение 2. Автоматизация команд AutoCAD.

Выполнение рабочего процесса

  1. Откройте рабочий процесс, рассматриваемый в разделе Упражнение 2. Автоматизация команд AutoCAD, в разработчике рабочего процесса (если он еще не открыт).
    • В списке на вкладке "Сервис" панели "Рабочий процесс" выберите созданный рабочий процесс.
    • Нажмите кнопку (Изменить рабочий процесс).
  2. В окне "Разработчик рабочего процесса" нажмите кнопку .

    В верхнем правом углу каждого этапа рабочего процесса появятся зеленые флажки. Эти флажки говорят об успешном выполнении действия.

  3. Закройте окно "Разработчик рабочего процесса", щелкнув крестик в строке заголовка.

    Слои добавляются на карту, а также в новую группу Диспетчера отображения. Появляется запрос имени и местоположения для файла DWG. Файлы .layer сохраняются в местоположение, указанное в действии.

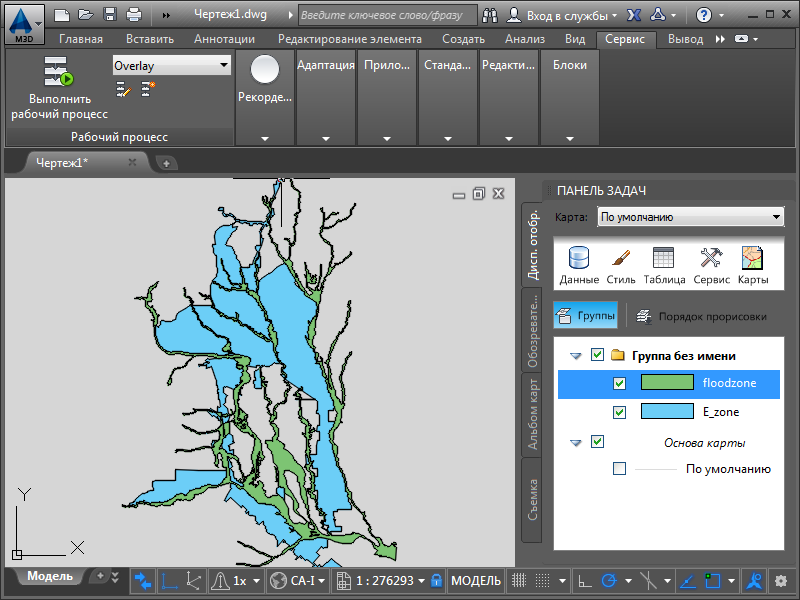

Этап работы

Слои добавлены на карту и сохранены в созданной группе.
