Упражнение 1. Добавление легенды

Вставьте легенду в любом месте карты.

Учебный видеоролик

Нажмите кнопку со стрелкой на изображении, чтобы посмотреть видеоролик о создании легенды. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Добавление легенды на карту

1. Если она еще не открыта, откройте законченную карту из предыдущего урока.
   • Выберите ОткрытьЧертеж.
   • Найдите файл build_map1.dwg.
   • Выберите ее и нажмите кнопку Открыть.
2. Откройте на панели задач откройте Диспетчер отображения .
3. Щелкните правой кнопкой слой земельных участков и выберите "Показать в границах".
4. Для просмотра всех тем разверните слой "Участки".
5. Выберите СервисСоздать легенду.

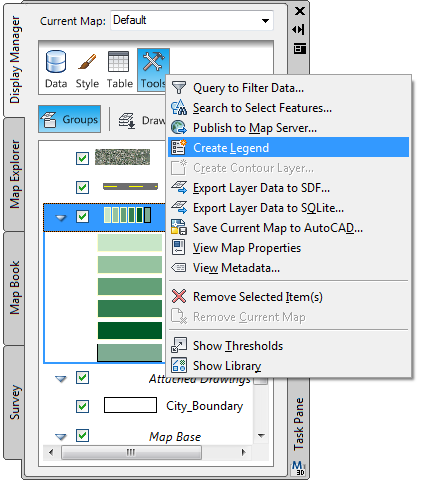

   Используйте меню "Сервис" на вкладке "Диспетчер отображения", чтобы создать легенду.

6. Найдите свободное место на карте для размещения легенды.
7. Щелкните в области, в которой необходимо отобразить легенду.

   Обратите внимание, что каждый слой, указанный в Диспетчере отображения , автоматически выделяется в легенде своим отличительным цветом. Элементы отображаются в том же порядке, что и на вкладке "Диспетчер отображения".

8. Для подробного просмотра условных обозначений увеличьте масштаб. Выберите вкладку "Вид" "Навигация" "Показать рамкой".

   Нарисуйте рамку вокруг легенды для подробного изучения.

9. Сохраните карту.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Изменение порядка элементов в легенде.
