Данные атрибута — это негеометрические данные об объекте или элементе чертежа. Например, чертеж участков может обладать данными атрибута, в которых перечислены владельцы каждого участка и их усовершенствования.
Для объектов чертежа можно выполнить следующие действия:
- импорт данных атрибутов;
- добавление объектов чертежа со ссылками на внешние данные;
- установка связи между записями базы данных и данными, уже связанными с объектами чертежа;
- создание данных атрибута и управление ими в AutoCAD Map 3D при помощи вида данных;
- использование данных атрибута в качестве основы для запроса;
- отображение данных атрибута на карте в виде текста;
- просмотр данных атрибута, связанных с объектами чертежа, в окне "Просмотр данных".
Для данных геопространственных элементов можно выполнить следующие действия:
- установка связи между хранилищем данных атрибутов и существующим классов элементов;
- создание данных атрибутов и управление ими в AutoCAD Map 3D;
- использование данных атрибута в качестве основы для запроса;
- отображение данных атрибута на карте в виде текста;
- просмотр и изменение данных атрибута элементов в окне "Таблица данных".
Для чертежей отраслевой модели можно выполнить следующие действия:
- редактирование атрибутов для отдельных элементов с использованием форм.
Таблица данных

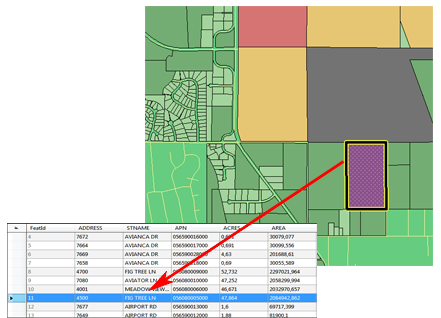

Воспользуйтесь окном "Таблица данных", чтобы выделить данные, относящиеся к определенным элементам на карте. AutoCAD Map 3D сохраняет связь между пространственными данными и данными атрибутов. При обновлении данных атрибута изменения динамически отображаются на чертеже.
В окне "Таблица данных" отображается геометрия и данные атрибута для элемента. Можно выполнить поиск и определить тему элементов на основе любых данных в источнике элементов.
Просмотр данных

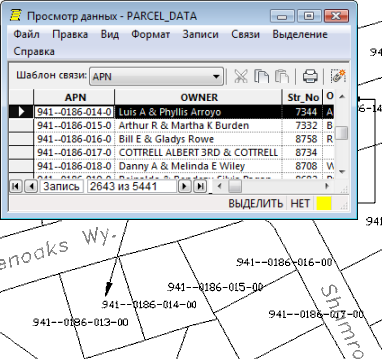

Чтобы связать данные атрибута с объектами чертежа, подключите базу данных к текущей карте. Затем воспользуйтесь шаблоном связи, чтобы подключить данные к объектам.
Установите связь атрибутивных данных с объектами чертежа, затем выделите объекты карты, выбрав связанные данные таблицы.
Формы

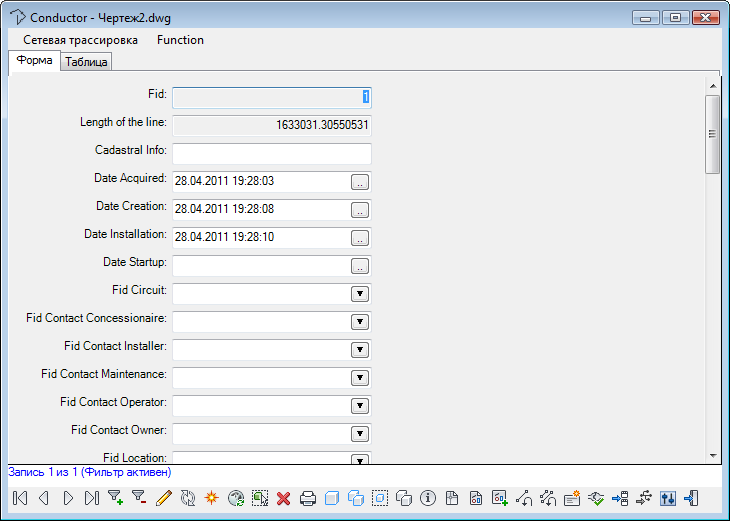

Выберите любой отдельный элемент и просмотрите его атрибуты в форме класса элементов. Обновите информацию и просмотрите изменения в этой форме и в таблице данных.
В формах отображаются сведения об атрибутах для отдельного элемента.
