Упражнение 4. Наложение слоя земельных участков на слой поверхности

Теперь добавьте слой, который отображает земельные участки в одной части города Рэддинг. В этом слое содержится информация о размере, цене и адресах земельных участков. В нем отсутствует информация о владельцах. Необходимо будет подключиться к источнику данных с этой информацией позднее.

Если сделать участки полупрозрачными, можно видеть под ними другие элементы.

Прим.:

В этом упражнении используется карта AnalyzeMap1.dwg, которая была создана и изменена в предыдущих упражнениях.

Добавление слоя земельных участков на карту

  1. Выберите последовательно вкладку "Главная"панель "Данные""Подключить".
  2. В окне "Подключение данных" в списке "Подключения данных по поставщикам" выберите "Добавить подключение SDF".
  3. Щелкните рядом с полем «Исходный файл» и найдите папку, в которую были скопировали файлы образцов.
  4. В диалоговом окне Открыть выберите Assessor_Parcels.SDF и нажмитеОткрыть.
  5. В диалоговом окне "Подключение данных" нажмите кнопку "Подключить".
  6. Нажмите кнопку Добавить на карту.
  7. Закройте окно Подключение данных.
  8. В Диспетчере отображения выберите слой земельных участков и нажмите «Таблица».

    Будет отображена информация об участке, но без данных о владельце.

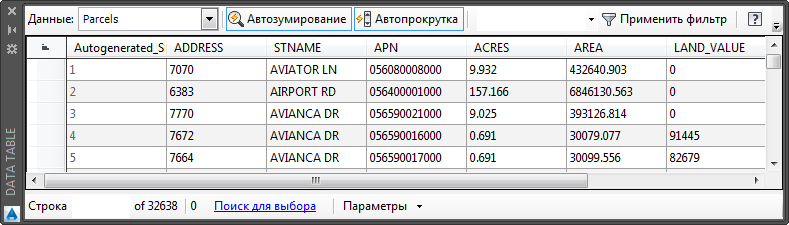

    Отображаются данные о слое земельных участков.

  9. Закройте окно Таблица данных.

Определение стиля земельных участков на карте

  1. На вкладке "Диспетчер отображения" выберите слой земельных участков и нажмите "Стиль".
  2. В Редакторе стилей щелкните цвет в элементе "Стиль".
  3. В диалоговом окне "Стиль полигона" выберите элемент заливки.
  4. Переместите регулятор "Прозрачность" на значение 128.
  5. Измените значение параметра заливки "Цвет" на "Светлый оттенок".

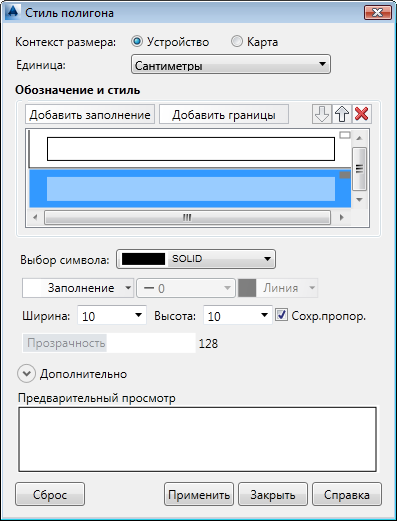

    Измените прозрачность переднего плана для слоя участков.

  6. Нажмите кнопку "Применить", а затем "Закрыть".
  7. Закройте Редактор стилей.

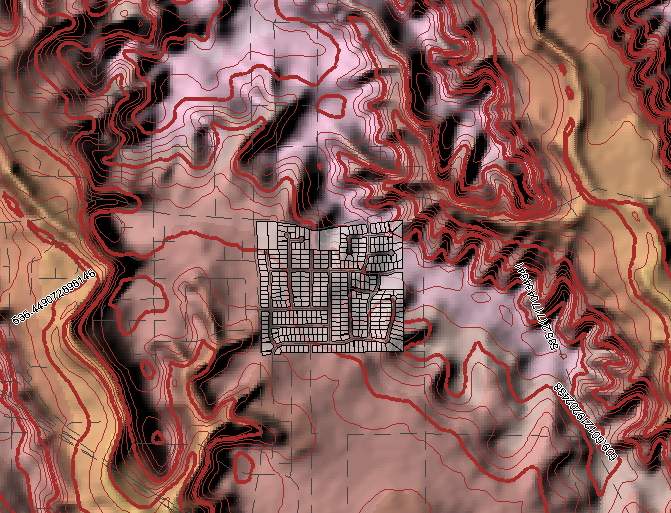

    Слой участков накладывается на поверхность. Прозрачность позволяет видеть нижнюю поверхность.

Этап работы

Добавлена поверхность, содержащая информацию об отметке, и эта информация была использована для создания темы, изменившей цвет отметки. Были добавлены горизонтали для определения значения отметки. Наложение слоя данных на поверхность и его прозрачность позволяет вычислить отметку с учетом нижней поверхности.

Поверхность с определенным стилем позволяет вычислить отметки земельного участка.

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 2. Анализ данных с внешней информацией с помощью соединений.
