Упражнение 2. Подключение к данным нового файла SDF

Подключитесь к созданному файлу SDF.

Прим.:

В этом упражнении используются карта, созданная в предыдущем упражнении, и файл SDF, сохраненный при изучении раздела Урок 1. Преобразование слоев чертежа в классы элементов.

Подключение к новому файлу SDF

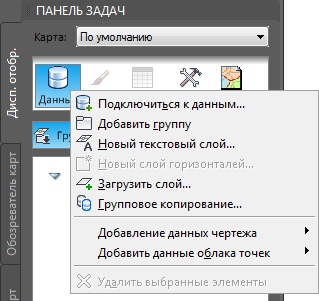

  1. Выберите в Диспетчере отображения команду ДанныеПодключиться к данным.

    Перейдите на вкладку "Диспетчер отображения", чтобы подключиться к данным.

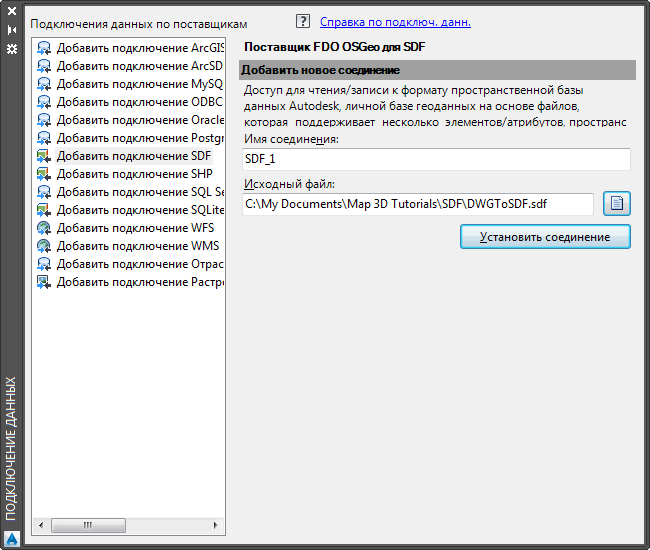

  2. В окне "Подключение данных" в списке "Подключения данных по поставщикам" выберите "Добавить подключение SDF".
  3. Нажмите рядом с элементом Исходный файл в группе Добавление нового подключения.
  4. Откройте файл SDF, созданный при изучении раздела Урок 1. Преобразование слоев чертежа в классы элементов.

    Подключитесь к созданному файлу SDF.

  5. Нажмите кнопку Установить соединение.

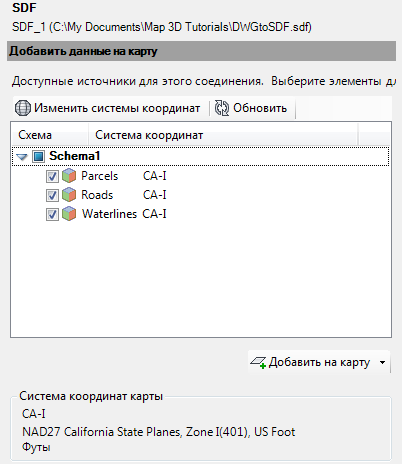

  6. Выберите все классы элементов.

    Каждый слой из исходной карты отображается в виде отдельного класса элементов.

  7. Нажмите кнопку Добавить на карту.
  8. Закройте окно Подключение данных.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Редактирование схемы.
