В Диспетчере отображения на панели задач можно управлять стилем и отображением элементов на карте. Слои на вкладке "Диспетчер отображения" отличаются от слоев AutoCAD, но с ними можно выполнять те же операции. Например, можно показывать и скрывать слои на вкладке "Диспетчер отображения", даже если они содержат растровые изображения, а не объекты чертежа.
В этом уроке рассматривается добавление растрового изображения в слой на вкладке "Диспетчер отображения". Затем слой растрового изображения будет переименован и скрыт.
Учебный видеоролик
|
При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о добавлении растрового изображения в диспетчер отображения. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
Добавление изображения в новый слой на вкладке "Диспетчер отображения"
- Если файл CITY.dwg уже закрыт, откройте его еще раз.
- Выберите в Диспетчере отображения на панели задач команду
Растровое изображение. - В диалоговом окне "Выбор изображения" установите флажок рядом с REDDING_DRG.
- Нажмите ОК.

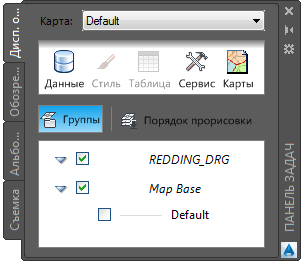

На вкладке "Диспетчер отображения" изображение REDDING_DRG теперь показано как слой.
- На вкладке "Диспетчер отображения" правой кнопкой мыши щелкните по слою REDDING_DRG и выберите "Переименовать".
- Введите REDDING_RASTER и нажмите клавишу Enter.
- Нажмите кнопку
Сохранить. - На вкладке "Диспетчер отображения" снимите флажок со слоя REDDING_RASTER.

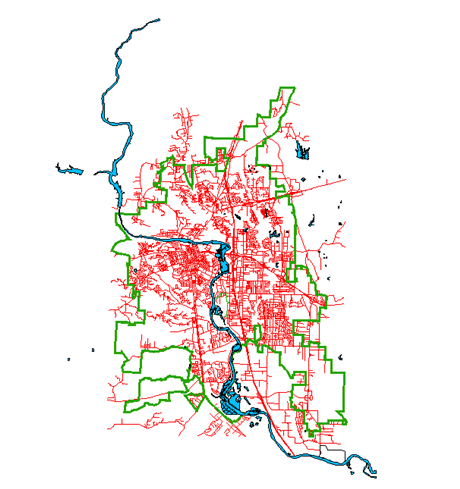

Теперь растрового изображения не видно на чертеже.
Этап работы
Настроен внешний вид карты без изменения самого файла изображения. Добавлено изображение в слой на вкладке "Диспетчер отображения", где его можно легко скрывать и показывать.
Для продолжения работы с этим учебным пособием перейдите к разделу Урок 6. Предоставление карты другим пользователям.
