Добавьте на карту дороги и создайте композитный стиль, объединяющий два стиля линий, для обеспечения более реалистичного вида. При увеличении карты до определенного масштабного диапазона отображается композитный стиль. При уменьшении карты отображается более простой стиль.
В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Учебный видеоролик
|
При наличии подключения к сети Интернет воспроизведите видеоролик, чтобы подробнее узнать о добавлении дорог и создании для них композитного стиля. Также можно нажать кнопку "Попробовать", чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Добавление дорог на карту
- Если это еще не выполнено, скопируйте файлы примеров из учебного пособия на локальный диск.
См. раздел Упражнение 1. Подготовка примера данных
- Откройте законченную карту из предыдущего занятия.
- Выберите
ОткрытьЧертеж. - Найдите файл build_map1.dwg.
- Выберите карту и нажмите кнопку Открыть.
- Выберите
- Откройте на панели задач откройте Диспетчер отображения.
- Перетащите дороги в Диспетчер отображения.
- С помощью Проводника Windows перейдите к папке, в которую скопированы образцы файлов.
- Измените размер окна AutoCAD Map 3D и окна папки данных образца таким образом, чтобы они были видны.
- Перетащите файл Roads.shp в область карты.
- В Диспетчере отображения выберите слой Дороги и нажмите Стиль. Прим.:
Если окно "Редактор стилей" закреплено, чтобы отобразить его, наведите на него курсор. Оно может располагаться в левой части окна приложения.

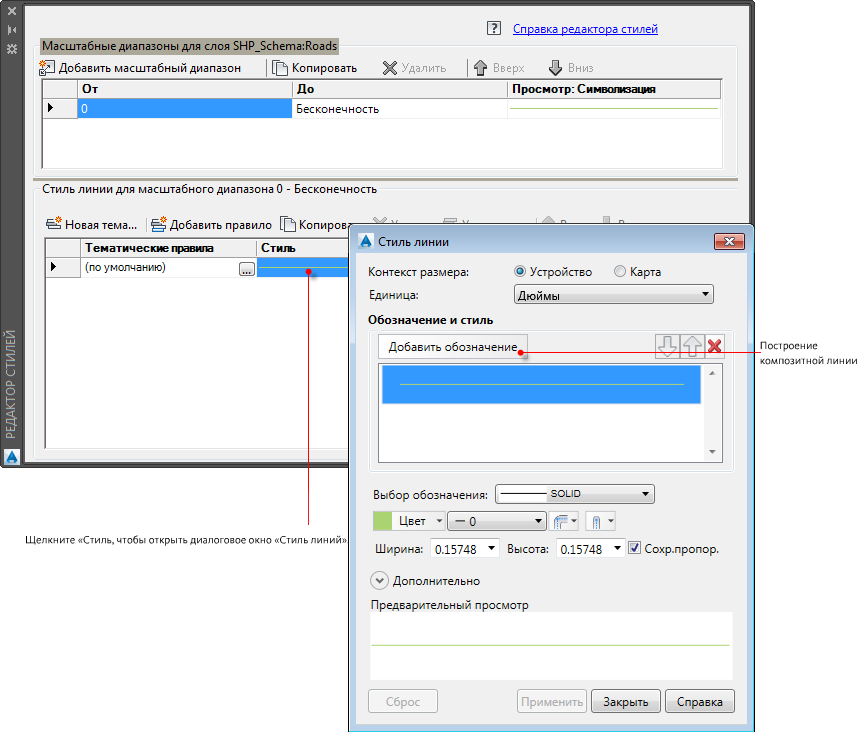

- В Редакторе стилей выберите поле "Стиль".
- В диалоговом окне "Стиль линии" выберите команду "Добавить обозначение".
Для сочетания стилей линий используйте функцию "Добавить обозначение".
- Выполните следующие действия:
- Установите для параметра Единица значение "Миллиметры".
- Установите толщину линии, равную 2.
- Измените цвет на черный (если используется другой цвет).
Это нижняя линия композитного стиля.
- Создайте вторую часть стиля линии.
- В области "Обозначение и стиль" выберите верхнюю линию.
- В разделе "Выбрать обозначение" укажите пример штриховой линии.
- Оставьте желтый цвет линии (или измените его на желтый, если используется другой цвет).
Обратите внимание, что при предварительном просмотре теперь отображается темная линия с желтой штриховой линией внутри.
Композитные линии для дорог
- Нажмите кнопку "Применить", а затем "Закрыть".
Теперь необходимо определить масштабные диапазоны и назначить для них стили. Каждый масштабный диапазон отображает уровни зумирования, при которых отображается стиль. При изменении масштаба отображается стиль выбранного диапазона.
- В области "Масштабные диапазоны" в верхней части редактора стилей щелкните слово "Бесконечность" и введите 30 000 для замены.
При использовании данного диапазона будет отображаться вновь созданный композитный стиль.
- Определите еще один масштабный диапазон и задайте стиль сплошной линии для него.
Когда уровень зумирования находится в пределах этого диапазона, дороги отображаются как сплошные линии.
- Выберите Добавить масштабный диапазон.
- Установите диапазон от 30000 до 50000.
- Щелкните поле "Стиль" в нижней части Редактора стилей.
- Удалите верхний стиль (штриховая желтая линия).
- Установите вес остальных (черных) линий равным 1.
- Нажмите кнопку "Применить", а затем "Закрыть".
- Установите другой масштабный диапазон таким образом, чтобы при уменьшении масштаба и просмотре с большого расстояния к дорогам не применялся стиль.
- Снова выберите Добавить масштабный диапазон.
- Установите новый диапазон от 50000 до бесконечности.
- Щелкните поле "Стиль" в нижней части Редактора стилей.
- Измените цвет линии на значение "Без цвета".
- Нажмите кнопку "Применить", а затем "Закрыть".
Теперь для данного масштабного диапазона стиль не задан. При уменьшении масштаба для просмотра с большого расстояния дороги не будут отображаться.
- Закройте окно «Редактор стилей» и сохраните файл.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Просмотр стилей при разных уровнях зумирования.
