Сочетание геопространственных элементов и объектов чертежа

Программное обеспечение AutoCAD Map 3D используется для интеграции данных системы автоматизированного проектирования (САПР) и данных географической информационной системы (ГИС). После работы с данными можно сохранить их в файле DWG™, преобразовать во внешний файл или переместить в базу пространственных данных.

Данные DWG

Карты сохраняются в формате DWG. Откройте непосредственно чертеж AutoCAD или подключите чертежи, выполнив запросы только по необходимым объектам.

Объедините данные элементов из пространственной базы данных с объектами из чертежей САПР или с необработанной геометрией из таблицы и растровыми изображениями.
Элементы и объекты автоматически преобразуются в соответствии с системой координат, которая используется для карты.

Пространственные данные

Подключите включаемые данные.

Выполните прямой доступ и редактирование пространственных данных в файлах и базах данных.
Целостность данных гарантирована и не требует их преобразования.
Подключитесь к таким общедоступным веб-службам, как Web Map Services (WMS) и Web Feature Services (WFS).

Растровые изображения

Добавьте аэрофотоснимки, контурные карты и поверхности DEM.

Геоизображения отображаются в правильном местоположении.
Растры поверхности накладываются на рельеф.

Подключитесь к данным с помощью панели задач.

Выберите источник данных.
Выберите класс элементов для добавления на карту.

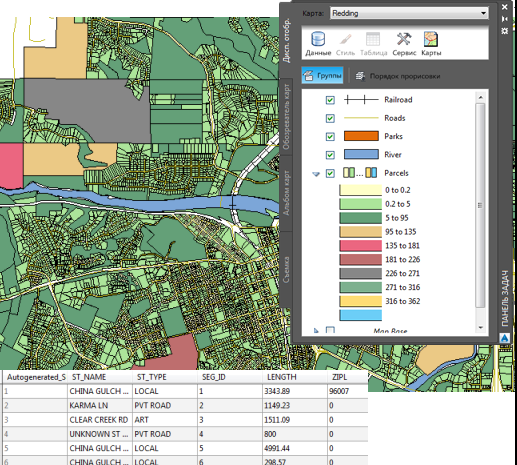

Каждый добавляемый класс элементов становится слоем в "Диспетчере отображения".

Слои в окне диспетчера отображения представляют собой источники данных, к которым эта карта подключена. Таблица данных позволяет изменять информацию для отдельных элементов слоя.

Импорт данных

Вместо подключения к данным их можно импортировать. При импортировании происходят разрывы соединения с источником, и выполняется добавление мгновенного снимка данных на карту. Если после этого данные будут изменены, изменения отобразятся на карте только после повторного импортирования данных. Обновить импортированные данные в источнике невозможно. Аналогично экспортируются только текущие данные. Связь с реальными данными утрачивается.

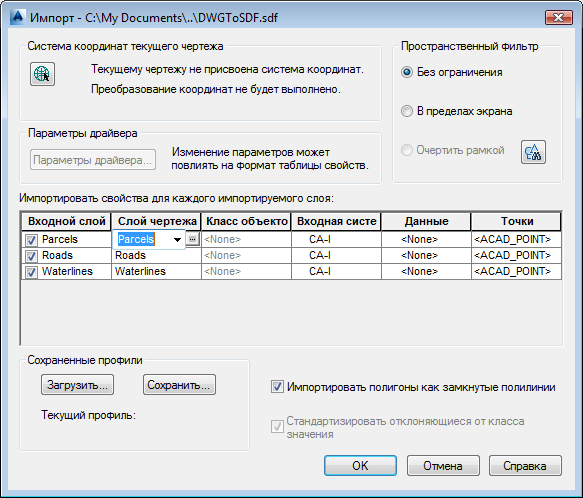

Во время импорта данных их можно структурировать на карте. Назначьте данные слоям или классам объектов. Добавьте данные атрибута в таблицы данных объекта. Назначение системы координат. Укажите, что точки поступают в форме точек, текста или блоков.

Имеется возможность чтения, записи и преобразования данных из одного стандартного формата в другой.

Интеграция информации из базы данных

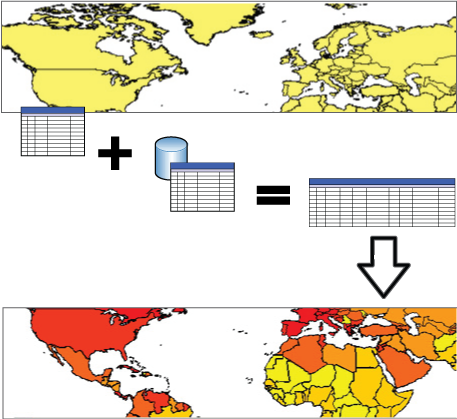

Соедините объекты САПР с базами данных общего применения с помощью шаблонов связей. Соедините геопространственные данные с хранилищами данных ODBC и базами данных с помощью соединений.

При соединении базы данных со слоем элементов свойства из обоих хранилищ данных доступны для этого слоя при выборе тем и других целей.

Добавление данных съемки

Добавьте точки, экспортированные из Autodesk Civil 3D (LandXML), или данные в формате ASCII, поступившие из устройства GPS.

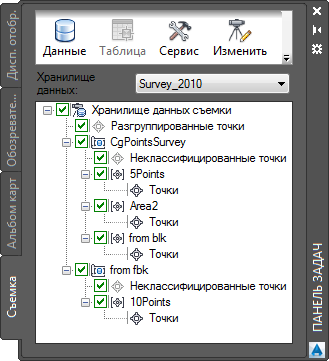

Импорт и упорядочивание данных съемки на вкладке "Съемка"

Добавление данных облака точек

Добавьте данные облака точек из файлов LiDAR Aerial Survey (.LAS) или файлов ASCII (.XYZ).

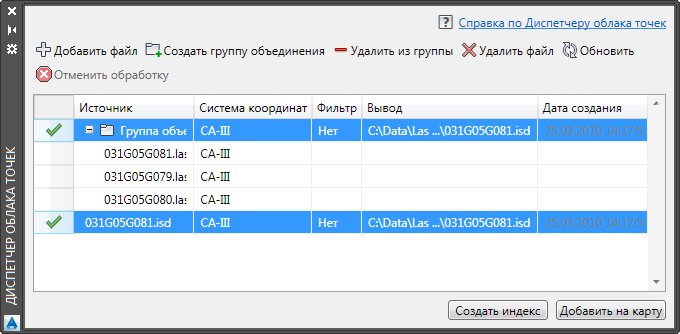

Использование Диспетчера облака точек для добавления данных облака точек

Дополнительная информация

Процедуры	Добавление изображений с помощью функции вставки изображения Импорт данных Добавление данных LandXML Добавление данных облака точек LiDAR
Учебное пособие	Учебное пособие. Создание карты
Связанные темы	Элементы ГИС Соединения Растровые изображения и поверхности Доступ к растровым данным
