Упражнение 1. Подготовка файла карты

Создайте файл карты и назначьте систему координат. Сделайте фон карты белым, чтобы было легче различать элементы, когда вы используете цвет для определения их стиля. Во всех картах, которые будут созданы после данной карты, будет использоваться новый цвет фона.

Создание файла карты

  1. Если это еще не сделано, скопируйте файлы примеров для учебных пособий в папку на жестком диске.
  2. Запустите программу AutoCAD Map 3D и создайте карту с использованием шаблона map2d.dwt.
  3. Назначьте для новой карты систему координат.
    • Перейдите на панели задач в обозреватель карт.

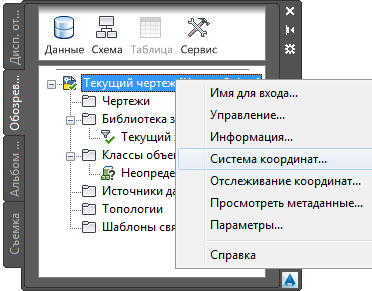

    • Щелкните текущий чертеж правой кнопкой мыши и выберите команду "Система координат".

      Возможные действия:

    • В поле "Код" введите "CA-I" и нажмите ENTER.
    • Нажмите кнопку "ОК".
  4. Нажмите кнопку Сохранить. В папке упражнений укажите файл AnalyzeMap1.dwg и нажмите "ОК".

Изменение цвета фона карты

  1. Нажмите кнопку Параметры.
  2. В диалоговом окне"Параметры"нажмите на вкладкуОтображение.
  3. На вкладке Отображение в области Элементы окна выберите Цвета.
  4. В разделе Контекст выберите Пространство 2D модели.
  5. В разделе Элемент интерфейса выберите Равномерный фон.
  6. В поле "Цвет" выберите "Белый".
  7. Нажмите кнопку "Принять", затем нажмите "ОК".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Добавление поверхности для просмотра данных отметок.
