Упражнение 3. Публикация альбома карт в формате DWF

Сохраните карту перед публикацией. Несохраненный альбом карт невозможно опубликовать ни в одном формате.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о публикации карты в формате DWF. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.: В этом упражнении используется карта, измененная в предыдущем упражнении.

Публикация альбома карт в формате DWF

1. Сохраните карту.
2. На вкладке "Альбом карт" панели задач правой кнопкой мыши щелкните имя альбома карт (в данном примере это Default-ModelSpace) и нажмите кнопку "Опубликовать в DWF".
3. Укажите имя для файла вывода.
4. Если последует запрос, выберите подшивку.
5. Если появится сообщение о том, что задание обрабатывается в фоновом режиме, нажмите кнопку "ОК".

   Обратите внимание на анимированный значок в нижнем правом углу окна.



   Наведите курсор на анимированный значок, чтобы узнать, какая страница альбома карт обрабатывается в данный момент.

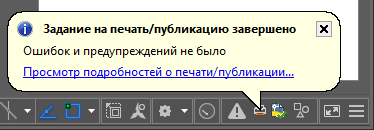

   После выполнения задания появляется сообщение об ошибках, если они были.

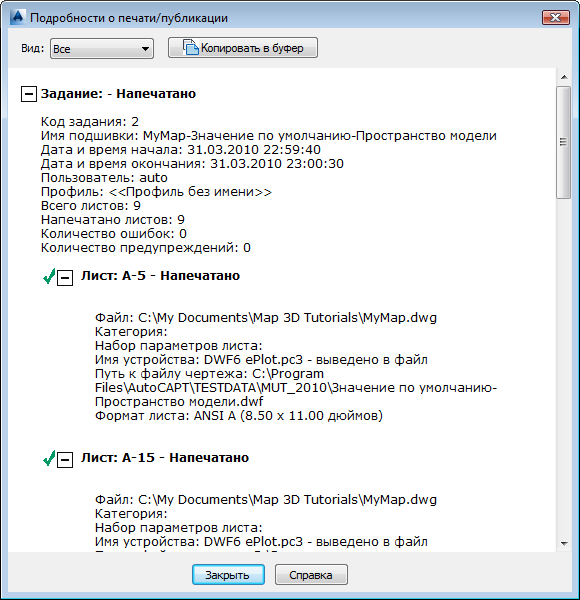

   В нем можно просмотреть подробные сведения.

Этап работы

Шаблон альбома карт адаптирован и использован для создания альбома карт. Альбом карт опубликован в формате DWF, чтобы его можно было предоставить пользователям, у которых нет AutoCAD Map 3D. Для просмотра этих карт можно загрузить бесплатную программу просмотра Autodesk Design Review . Autodesk Design Review можно загрузить по адресу http://www.autodesk.com/designreview.
