Упражнение 1. Построение нового участка

При построении нового участка он автоматически добавляется на слой, на котором он был создан. Одновременно обновляется источник данного слоя: в него включается добавленный на слой элемент.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о добавлении участка на существующий слой элементов. Также можно нажать кнопку "Попробовать", чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Создание элемента

1. Если она все еще не открыта, откройте карту из предыдущего урока.
   • Выберите ОткрытьЧертеж.
   • Найдите файл build_map1.dwg.
   • Выберите ее и нажмите кнопку Открыть.
2. Щелкните слой земельных участков правой кнопкой мыши и выберите команду Показать в границах.
3. Выберите вкладку "Создание"панель "Элемент"раскрывающийся список "Новый элемент""Полигон".

   Откроется окно Выбор слоя.

4. В диалоговом окне "Выбор слоя" нажмите "Участки", а затем нажмите кнопку ОК.
5. Выберите на карте начальную точку для нового участка.

   Выберите область на границе города.

6. Укажите дополнительные три точки для задания части участка и его первых трех сторон.
7. Нажмите клавишу со стрелкой вниз на клавиатуре, чтобы просмотреть в меню варианты отрезков для динамического ввода.
8. Нажимайте клавишу со стрелкой вниз, пока не будет отображена точка рядом с параметром Закрыть, показывающая, что этот параметр выбран.

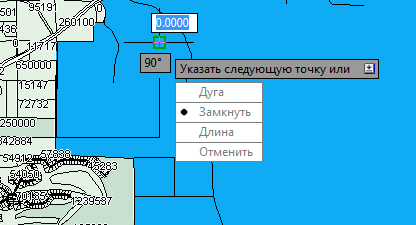

   Используйте динамический ввод для построения участка.

9. Нажмите клавишу Enter, чтобы завершить построение полигона.
10. Для завершения выполнения команды в меню динамического ввода выберите "выХод".

    Участок создан, отображается таблица данных .

    Прим.:

    Если окно "Таблица данных" закреплено, чтобы отобразить его, наведите на него курсор. Если окно "Таблица данных" не отображается автоматически, на вкладке "Диспетчер отображения" выберите слой "Участки" и нажмите значок "Таблица".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Добавление информации о новом участке.
