Файлы карты и источники данных

Что такое карта?

Файл карты AutoCAD Map 3D предоставляет пользователю доступ к необходимым сведениям. В нем есть ссылки на все данные и изображения, включенные в карту:

  • стандартные объекты AutoCAD;
  • пространственные данные из базы данных или файла;
  • растровые изображения;
  • данные атрибута.

В одном файле карты может быть несколько источников. Например, можно подключить файл DWG к файлу карты, создать запрос к одному или двум слоям и добавить их как слои "Диспетчера отображения". Затем можно подключить файл SHP, который будет использоваться в качестве другого слоя на карте, или добавить элементы из базы геопространственных данных. Файл карты сохраняет все подключения и объекты, которые добавляются на карту.

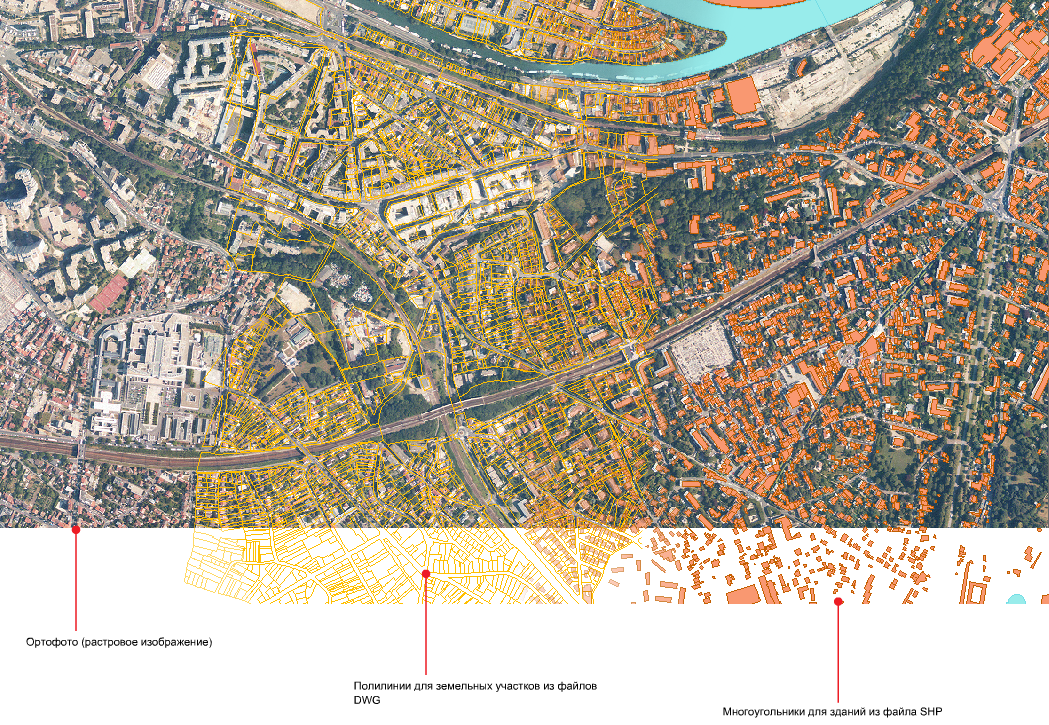

Эта карта содержит фотографию с растровым изображением, данные о строениях, хранящиеся в файле SHP, и данные участков, хранящиеся в файле DWG.

Что такое "Диспетчер отображения"?

Данные карты координируются с помощью "Диспетчера отображения".

Каждый набор данных является слоем "Диспетчера отображения". Например, на растровом слое может быть представлена аэрофотосъемка города. Слой SDF может отображать содержимое файла SDF с городскими участками. Слой чертежа может отображать объекты из текущего чертежа или из подключенного файла чертежа.

Слои "Диспетчера отображения" не аналогичны слоям AutoCAD.

В "Диспетчере отображения" можно выбрать стиль каждого слоя по отдельности. Кроме того, можно изменить порядок слоев, просмотреть и распечатать их. Можно указать стили, цвет и вес линий, добавить цвет и стили, обозначения и т.д.

Что такое файл карты?

В каждом файле карты AutoCAD Map 3D содержится информация для подключения к источникам данных, чертежам, растровым изображениям и данным атрибутов для получения доступа к содержимому. Он также включает запросы, данные объектов, информацию о стилях, макеты печати и все настроенные параметры.

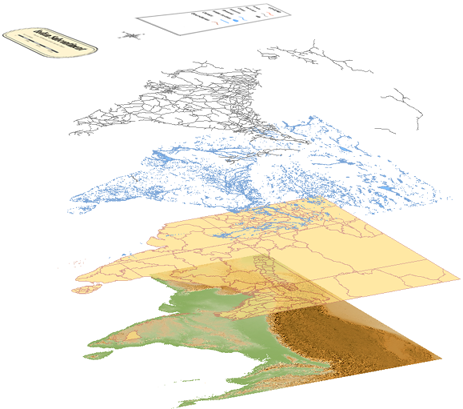

Каждый набор данных является слоем на карте.

Вся эта информация доступна каждый раз при открытии файла карты.

Что такое источник данных?

Источник данных — это любой источник информации, которая может использоваться в карте. Он может представлять собой один из следующих объектов:

  • база пространственных данных, которая создана с помощью программ Oracle, SQL Server или другой системой управления реляционными базами данных;
  • хранилище пространственных данных на основе файлов (например, Autodesk SDF или ESRI SHP);
  • файл чертежа AutoCAD;
  • электронная таблица или другой источник ODBC, содержащий данные об атрибутах;
  • растровое изображение (например, файл TIFF или DEM).

Источники и файл карты связаны динамически. Если изменяются данные в исходном файле, эти изменения обновляют файл карты. При изменении объектов в файле карте можно сохранить эти изменения в файлы источников.

Что можно делать с готовой картой?

Общий доступ к картам возможен, даже если у пользователей отсутствует доступ к AutoCAD Map 3D. Общий доступ к картам может предоставляться следующим образом:

  • печать карт;
  • сохранение карт в виде файлов DWF (которые можно просматривать с помощью средства Autodesk Design Review, расположенного на веб-сайте компании Autodesk);
  • публикация карт на Infrastructure Map Server ;
  • преобразование всех данных в формат AutoCAD DWG;
  • публикация карт в Интернете.

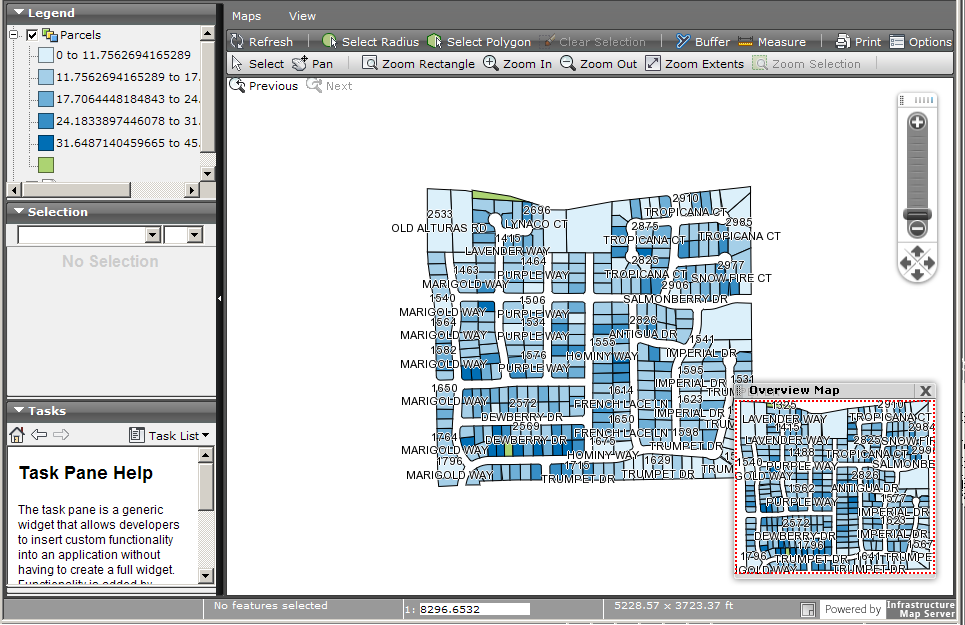

публикация на сервере Infrastructure Map Server для предоставления общего доступа к карте в Интернете.

В AutoCAD невозможно считывать определенную информацию из файла AutoCAD Map 3D (например, ссылки на внешние пространственные данные). Для совместного доступа к карте с пользователем AutoCAD преобразуйте все данные карты в формат DWG, включая данные хранилищ пространственных данных.
