Удаление псевдоузлов

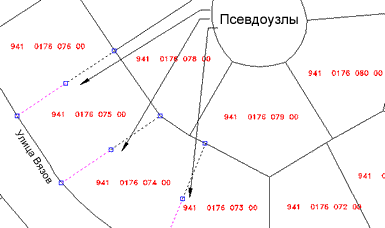

Псевдоузел – это ненужный узел в геометрической связи, которая принадлежит всего лишь двум объектам. Например, длинная связь может без необходимости быть разделена на много более мелких связей псевдоузлами.

С помощью операции очистки "Удалять псевдоузлы" можно найти все псевдоузлы, удалить узел и объединить два объекта. Эта операция удаляет узлы, которые являются пересечением двух линейных объектов, но оставляет вершину на своем месте.

Псевдоузлы находятся там, где встречаются две связи; их удаление создает единую полилинию на одном слое.

Прим.: AutoCAD Map 3D не использует значение допуска при удаление псевдоузлов.

Если удаляется псевдоузел на 2D полилинии с разными значениями Z, используется первое значение координаты Z на объекте. Для 3D полилинии используется координата Z первой вершины. Объект остается 3D полилинией. Для всех остальных свойств используются значения первых объектов.

ОПАСНО: Использование операции "Удалять псевдоузлы" может привести к потере некоторых типов данных. Например, если к двум линиям прикреплены данные объектов, полученная в результате единая полилиния сохраняет данные объекта только одной из линий. Подобным образом, если две линии на разных слоях имеют общую конечную точку, полученная полилиния будет принадлежать только одному слою.
