При создании объекта, например линии или дуги, необходимо задать точку путем указания азимута и расстояния от другой точки. Азимут – это угол по часовой стрелке от северного (или южного) меридиана.

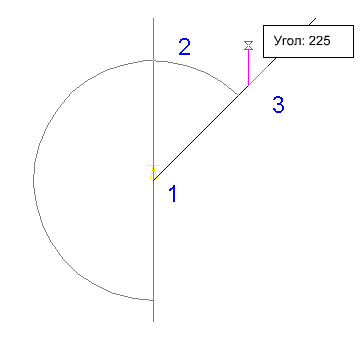

Выберите начальную точку (1). Затем задайте угол азимута (3) и расстояние от начальной точки (4).
Определение точки с помощью азимута и расстояния
-
Выберите
.
- Для явного применения процедуры Азимут/расстояние выполните команду (например, PLINE или ARC), а затем введите ‘mapcogo.
- В диалоговом окне "Ввод COGO" выберите процедуру "Азимут/расстояние".
- Для первой точки объекта необходимо задать начальную точку измерения. По отношению к следующей точке объекта предыдущая точка будет начальной. Щелкните
для выбора точки на карте. - Введите азимут, т.е. угол, отложенный по часовой стрелке от северного (или южного) меридиана до линии нового направления. Щелкните
для определения угла на карте. Введите угол в текущих угловых единицах, в десятичных значениях (например, 45.1111) или в топографических единицах (например, N 45d3'55" E).
- Введите расстояние от начальной точки до новой точки. Щелкните
для выбора расстояния на карте. - Нажмите кнопку "Вычислить". AutoCAD Map 3D рассчитает новую точку и обеспечит ее предварительный просмотр на карте. Нажмите кнопку "Панорамирование" для перехода путем панорамирования к новой точке. Прим.:
Если в диалоговом окне "Настройка координатной геометрии" включен параметр "Запрос ввода 3D-данных", то в разделе "Результат" диалогового окна "Ввод COGO" можно ввести значение высотной отметки.
- Нажмите кнопку "Создать точку".
