Эта возможность позволяет сохранять карты в исходные чертежи с четкими краями или выводить на печать карты без перекрывающихся контуров. Операция работает так же, как команда "РАЗОРВАТЬ" программы AutoCAD для выбранного набора объектов и контура полилинии.

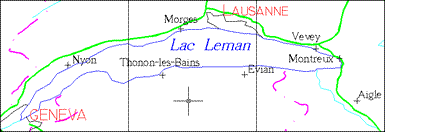

Использование команды "Разрыв контура" для разделения одной карты на три фрагмента.
Текст "Тонон-ле-Бен" остается на центральной карте, поскольку для него задано выравнивание типа "Середина по центру" и точка вставки.
Параметр "Разрыв контура"
- Разрушает векторы и объекты кромок с начальной и конечной точками, которые находятся по разные стороны режущей кромки.
- Не разрывает такие объекты как блоки, текст, образцы штриховки и другие объекты с единственной точкой вставки, не образующие кромок; точка вставки определяет то, какая карта будет содержать объект.
Задание граничных кромок
При разрезании объектов можно начертить контур, выбрать один или несколько существующих объектов, образующих замкнутый контур, или использовать границы записи в исходных чертежах в качестве границы. Использование "границ записи в исходные" объединяет как граничный контур границы всех активных исходных чертежей.
Кромки конутра не должны образовывать прямолинейной формы. Если разрыв производится с использованием линий широты и долготы, кромки образуют трапециевидную форму.
Сохранение данных объекта
Также можно выбрать сохранение имеющихся прикрепленных данных объектов и связей с записями внешней базы данных у объектов, созданных в результате разрыва.
Сразу после разрушения объектов можно сохранить данные в исходные чертежи.
