Использование расстояний от двух точек для указания точки

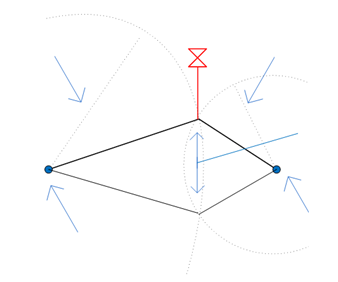

Команда "Расстояние/расстояние" позволяет рассчитать новую точку с помощью двух точек и двух расстояний до новой точки.

Выберите первую точку и расстояние, а затем вторую точку и расстояние. Выберите одно из двух пересечений, чтобы создать новую точку.

Определение точки с использованием расстояний от двух существующих точек

1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "COGO""Ввод COGO".
   • Для явного применения процедуры "Отклонение/расстояние" выполните команду (например, PLINE или ARC), а затем введите ‘mapcogo.
2. В диалоговом окне "Ввод COGO" выберите процедуру "Расстояние/расстояние".
3. Введите координаты первой точки или щелкните для выбора точки на карте или в таблице данных.
4. Выберите расстояние от первой точки. Щелкните для выбора расстояния на карте.
5. Повторите шаги 3-5 для второй точки и расстояния.
6. Нажмите кнопку "Вычислить". AutoCAD Map 3D рассчитает новую точку и обеспечит ее предварительный просмотр на карте. Нажмите кнопку "Панорамирование" для перехода путем панорамирования к новой точке. Если пересечения нет, окно "Результат" будет неактивно, и в нем будет отображаться надпись "Пересечение не найдено!"
   Прим.:

   Если в диалоговом окне "Настройка координатной геометрии" включен параметр "Запрос ввода 3D-данных", то в разделе "Результат" диалогового окна "Ввод COGO" можно ввести значение высотной отметки.

7. Выберите требуемое пересечение и нажмите кнопку "Создать точку".
