Использование расстояния и смещения от линии для указания точки

Можно указать точку, задав расстояние и смещение от существующей линии. Для этого выбирается линия, вводится расстояние от начальной точки и смещение от любой стороны линии.

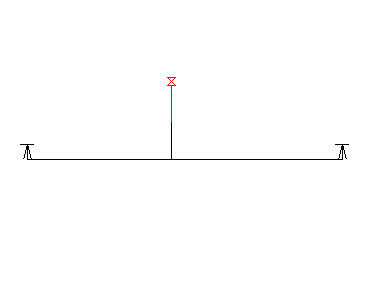

Выберите линию, расстояние от начальной точки линии и расстояние смещения.

Указание точки с помощью расстояния и смещения от линии

Команда "Ортогональ/смещение" не выполняется в "прозрачном" режиме. Она доступна только в диалоговом окне "Ввод COGO".

1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "COGO""Ввод COGO".
   • Чтобы "прозрачно" воспользоваться процедурой "Ортогональ/смещение", запустите команду (например, ПЛИНИЯ или ДУГА), а затем введите ‘mapcogo.
2. В диалоговом окне "Ввод COGO" выберите процедуру "Ортогональ/смещение".
3. Введите координаты начальной и конечной точки линии или нажмите , чтобы выбрать линию на карте.
4. Введите расстояние от начальной точки, либо нажмите , чтобы указать расстояние на карте.
5. Повторите шаги 3-4 для второй точки и расстояния.
6. Щелкните "Вычислить". AutoCAD Map 3D рассчитает новую точку и обеспечит ее предварительный просмотр на карте. Нажмите кнопку "Панорамирование" для перехода путем панорамирования к новой точке.
   Прим.:

   Если в диалоговом окне "Настройка координатной геометрии" включен параметр "Запрос ввода 3D-данных", то в разделе "Результат" диалогового окна "Ввод COGO" можно ввести значение высотной отметки.

7. Нажмите кнопку "Создать точку".
