При создании объекта, например линии или дуги, необходимо задать точку путем указания угла отклонения и расстояния от другой точки.

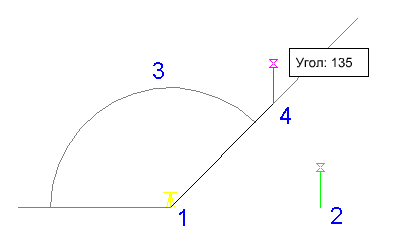

Выберите линию, от которой измерять угол отклонения. Это может быть как существующая линия на чертеже, так и новая, заданная путем указания начальной и конечной точки (1 и 2). Затем задайте угол отклонения (3) и расстояние от начальной точки (4).
Определение точки с помощью угла отклонения и расстояния
-
Выберите
.
- Для явного применения процедуры "Отклонение/расстояние" выполните команду (например, PLINE или ARC), а затем введите ‘mapcogo.
- В диалоговом окне "Ввод COGO" выберите процедуру "Отклонение/расстояние".
- Задайте линию, которая будет использоваться для измерения угла. Щелкните
для выбора линии на карте. - При определении первой точки объекта задайте начальную и конечную точку линии или выберите существующую линию на чертеже.
- При определении следующей точки объекта необходимо указать только конечную точку линии. Предыдущая точка объекта будет начальной точкой этой линии.
- Введите угол отклонения линии с новым направлением от только что заданной линии. Щелкните
для определения угла на карте. Используйте текущую настройку угловых единиц, в десятичном значении (например, 45.1111) или в топографических единицах (например, N 45d3'55" E).
- Введите расстояние от начальной точки. Щелкните
для выбора расстояния на карте. - Нажмите кнопку "Вычислить". AutoCAD Map 3D рассчитает новую точку и обеспечит ее предварительный просмотр на карте. Нажмите кнопку "Панорамирование" для перехода путем панорамирования к новой точке. Прим.:
Если в диалоговом окне "Настройка координатной геометрии" включен параметр "Запрос ввода 3D-данных", то в разделе "Результат" диалогового окна "Ввод COGO" можно ввести значение высотной отметки.
- Нажмите кнопку "Создать точку".
