Использование угла и расстояния для определения точки

При создании объекта, например линии или дуги, необходимо задать точку путем указания угла и расстояния от другой точки.

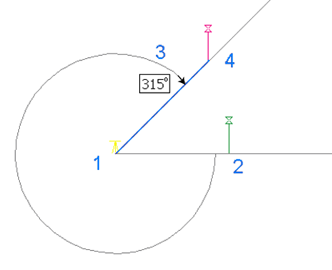

Выберите линию, от которой измерять угол. Это может быть как существующая линия на чертеже, так и новая, заданная путем указания начальной и конечной точки (1 и 2). Затем задайте угол (3) и расстояние от начальной точки (4).

Использование угла и расстояния для определения точки

  1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "COGO""Ввод COGO".
    • Для явного применения процедуры "Угол/расстояние" выполните команду (например, PLINE или ARC), а затем введите ‘mapcogo.
  2. В диалоговом окне "Ввод COGO" выберите процедуру "Угол/расстояние".
  3. Задайте линию, которая будет использоваться для измерения угла. Щелкните для выбора линии на карте.
    • При определении первой точки объекта задайте начальную и конечную точку линии или выберите существующую линию на чертеже.
    • При определении следующей точки объекта необходимо указать только конечную точку линии. Предыдущая точка объекта будет начальной точкой этой линии.
  4. Введите значение угла от только что заданной линии, по которому будет определена новая точка. Щелкните для выбора угла на карте.
  5. Введите расстояние от начальной точки до новой точки. Щелкните для выбора расстояния на карте.
  6. Нажмите кнопку "Вычислить". AutoCAD Map 3D рассчитает новую точку и обеспечит ее предварительный просмотр на карте. Нажмите кнопку "Панорамирование" для перехода путем панорамирования к новой точке.
    Прим.:

    Если в диалоговом окне "Настройка координатной геометрии" включен параметр "Запрос ввода 3D-данных", то в разделе "Результат" диалогового окна "Ввод COGO" можно ввести значение высотной отметки.

  7. Нажмите кнопку "Создать точку".
