Растяжка – это неравномерная поправка набора данных на основании перемещения известных контрольных точек в новые местоположения. Например, данные, полученные при аэрофотосъемке, могут оказаться неточными вследствие наложения маршрутов полетов и погрешностей камеры. При сравнении этих данных с точными данными наземной съемки данные аэрофотосъемки можно вытянуть или эластично преобразовать к точным данным с помощью контрольных точек и геодезических знаков, общих для каждого из наборов данных.

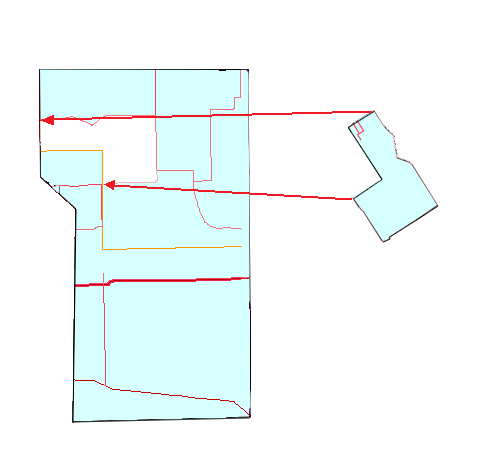

Эталонная карта верна, а карта с новыми подробностями сильно искажена. Путем выполнения команды "Растяжка" и выбора общих контрольных точек две карты можно точно привязать друг к другу.
При выборе точек для эластичного преобразования выберите поочередно точки по периметру объекта или области, эластичное преобразование которой необходимо выполнить.
 верно |
 неверно |
Выбранные точки рассматриваются как вершины полигона, поэтому достижение наилучших результатов возможно при выборе последовательных точек по периметру.
Объекты заданной формы, например окружности, дуги и эллипсы, сохранят свою исходную форму.
Так как растяжка – нелинейное преобразование, ее эффекты трудно обратимы, и вернуть чертеж в исходное состояние сложно. Перед выполнением операции растяжки следует сохранить чертеж.
Изменение масштаба
Если идет работа с двумя картами с разными масштабами и системами координат, вначале нужно решить, какую систему координат использовать для эталонной карты. После этого задаются системы координат для текущей и исходной карт.
