При разделении элемента итоговые значения свойства элемента определяются правилами, указанными в диалоговом окне "Правила разделения и объединения".

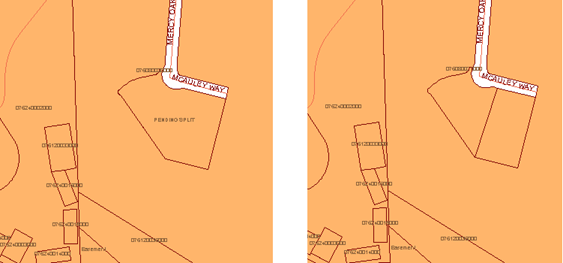

Участок X разделен на два новых участка – X1 и X2.
Правила, указанные в диалоговом окне "Правила разделения и объединения" можно пропустить. Для этого активируйте параметр"Игнорировать правила разделения и объединения".
Параметры запроса на разделение
При разделении элемента во время операции появляется запрос. Можно задать значения по умолчанию для ряда этих параметров и указать, следует ли показывать эти запросы во время операции разделения или нет.
- Создать одну или несколько новых деталей. Нажмите "Создать", чтобы разделить элемент надвое. Чтобы создать больше деталей, выберите "Создать неск. деталей".
- Создать новый элемент Идентификатор/Использовать существующий. Нажмите "Новый", чтобы автоматически создать новый идентификатор для новых элементов. Нажмите "Существующий", чтобы присвоить идентификатор исходного элемента всем полученным элементам.
- Нарисовать или выбрать линию для разделения?. Нажмите "Рисовать", чтобы прочертить линию через исходный элемент там, где должно быть разделение. Нажмите "Выбрать", чтобы выбрать существующую линию или полигон в исходном элементе, которые указывают на местоположение разделения.
Разделение элементов с полигонами
При использовании полигона (или мполигона) для разделения элемента выводимые данные делятся на две группы (внутреннюю и внешнюю). Группы собраны с образованием наименьшего возможного числа составных типов и без создания гетерогенных геометрических типов. Составной элемент создается для каждого определенного типа геометрии (точка, линия, полигон), который находился во входных данных.
В следующем примере для разделения линии использовался полигон. Линии, находящиеся за пределами полигона, становятся элементом мультилинии.
Сегмент линии, который находится внутри полигона, становится элементом линии (голубой элемент справа). Сегменты линии, находящиеся вне полигона, становятся элементом мультилинии (красный элемент).
