Темы изменяют отображение элементов на слое элементов с учетом свойств и атрибутов, связанных с этим слоем.
Например, при использовании темы для слоя точек могут отображаться расположения розничных магазинов с различными обозначениями для каждого типа магазина. При использовании темы слоя полигона можно отображать каждую классификацию использования земли различными цветами или с затемнением.

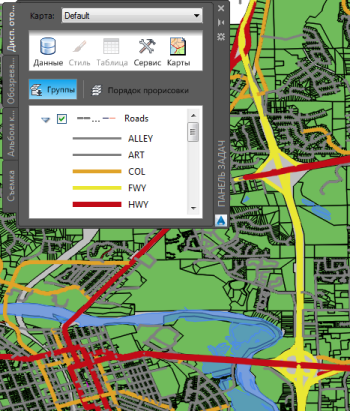

Тема для отображения дорог по их типу
Правила тем
В теме для слоя элементов содержится набор диапазонов масштаба и правило, соответствующее каждому набору. Например, если тема составляется по размеру земельного участка, диапазоны масштаба будут обозначать различные размеры земельных участков. В первый диапазон могут включаться участки с площадью от 1000 до 5000 квадратных футов, во второй — от 5001 до 10000 квадратных футов и т. д. Первое правило будет описывать способ отображения первого диапазона на карте. Например, самые маленькие земельные участки могут выделяться светлым цветом, и цвет может становиться темнее по мере увеличения размера земельного участка.
Правила могут включать визуальные стили, метку легенды и метку элементов.
- Параметр Визуальный стиль изменяется в зависимости от типа геометрии на слое. Параметры стиля полигонов включают заливку и границы; параметры стиля линий включают толщину, цвет и образец; параметры стиля точек включают обозначение, размер, спецификации и цвет.
- Таблицы легенды могут предоставить описание условия правила. Можно изменить метку легенды по умолчанию, например написать "Небольшие земельные участки" вместо "1000...2000".
- Метки элементов отображают значения свойства. Например, можно отметить метками земельные участки со значениями адресов или площадей.
По завершении создания слоя, выполняется проверка соответствия каждого элемента правилам в порядке их вывода. Первое правило, условию которого соответствует элемент, используется для задания стиля и метки легенды для данного элемента. Условие по умолчанию или пустое условие применяется ко всем элементам и определяет стиль тех элементов, которые не соответствуют ни одному из предшествующих правил. В правильно определенной теме содержится только одно правило по умолчанию, которое отображается в списке последним.
Методы распределения
При создании диапазона условий для темы элемента необходимо указать метод распределения. Существуют следующие методы.
| Метод | Описание |
|---|---|
| Равный | Для каждого диапазона разница между высоким и низким значением одинаковая. С помощью этого метода данные легко интерпретируются и можно отображать непрерывные данные, например дождевые осадки. |
| Стандартное отклонение | Элементы распределяются по диапазонам в соответствии с тем, на сколько их значения отличаются от среднего. В приложении AutoCAD Map 3D рассчитывается среднее значение, а затем среднеквадратичное отклонение прибавляется к среднему значению или вычитается из него для создания диапазонов. |
| Квантиль | В каждом диапазоне содержится равное количество элементов. Этот метод следует использовать для отображения данных, значения которых распределяются равномерно. |
| Естественные изломы | Диапазоны создаются на основе естественных групп значений данных. Элементы со сходными значениями группируются. При использовании этого метода данные организуются в естественные группы. |
| Отдельные значения | Элементы не группируются. Данный метод распределения следует использовать, если значения не являются непрерывными, число значений четко определено и для многих элементов используются одинаковые значения. |
