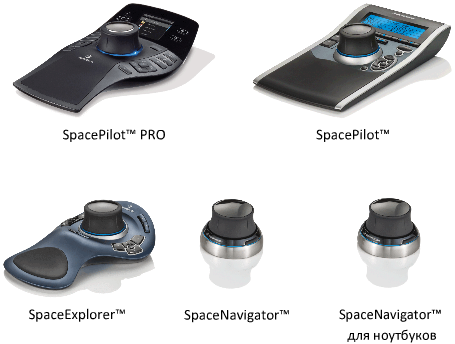

3D мышь 3Dconnexion можно использовать вместо обычной мыши для перемещения по сцене.
В конструкцию устройства входит чувствительный к давлению джойстик, который может наклоняться во всех направлениях. Этот джойстик можно перемещать вперед или назад, поворачивать или наклонять для панорамирования, зумирования и поворота текущего вида. На скорость навигации влияет степень усилия, прикладываемого к устройству 3Dconnexion. Можно скорректировать настройки устройства, используя панель управления устройством, которая поставляется изготовителем устройства в комплекте установки.
При изменении вида с помощью 3D мыши 3Dconnexion выполняется изменение ориентации инструмента "Видовой куб" в соответствии с текущим видом. С панели навигации можно изменять поведение 3D мыши 3Dconnexion.
| Параметры 3Dconnexion на панели навигации | ||
|---|---|---|
| Команда | Описание | Пример |
| Объектный режим | Навигация и изменение ориентации вида в направлении перемещения джойстика. | Перемещайте джойстик вправо для панорамирования вида вправо. |
| Режим обхода | Моделирование обхода модели. Вид модели перемещается в направлении, противоположном воздействию на джойстик. Ориентация и высота текущего вида сохраняются. | Перемещайте джойстик вперед для приближения к модели. |
| Режим облета | Моделирование облета модели. Вид модели перемещается в направлении, противоположном воздействию на джойстик. Ориентация и высота текущего вида не сохраняются. | Переместите джойстик вверх для подъема вида. Модель при этом как бы перемещается вниз. |
| 2D режим | Навигация вида только с использованием параметров 2D навигации. Вид перемещается в направлении воздействия на джойстик. | Перемещайте джойстик для панорамирования и зумирования вида. |
| Инструмент задания центра | Задание точки, определяющей центр вращения, и центрирование модели по этой точке. Эта точка вращения используется при последующих обращениях к инструментам навигации вплоть до ее перемещения. | Щелкните в пределах модели. Вид размещается по центру модели в зависимости от указанной точки. |
| Параметры 3Dconnexion | Определяет используемый по умолчанию режим навигации, скорость линейного перемещения и поворота 3D-мыши 3Dconnexion в окне Редактор параметров. | Корректировка скорости линейного перемещения и поворота. |
Использование клавиш управления видами в 3D мыши 3Dconnexion
Можно вывести на экран различные виды (например, вид сверху, спереди, слева, справа или главный вид) с помощью кнопок, имеющихся на некоторых моделях 3D мышей 3Dconnexion. Для адаптации функций этих кнопок служит редактор настройки кнопок. Нажав какую-либо из этих кнопок на устройстве, можно выполнить следующие операции:
- Вписать вид в границы модели. Поворот вида объекта относительно центра и уменьшение масштаба изображения так, чтобы сцена поместилась в видовой экран.
- Изменить ориентацию текущего вида в соответствии со стандартным видом. Восстановление предварительно заданного вида объекта.
- Сохранить чувствительность выбора. Изменение ориентации модели относительно точки вращения, заданной на основе набора выбранных элементов.
- Сохранить фиксацию выбора. При заданном для инструмента "Видовой куб" параметре "Фиксировать выбор" изменение ориентации вида объекта выполняется относительно предварительно заданного центра выбранного объекта.
