Запись сегментов с одной или несколькими линиями с помощью полилинии.
Используется для: длин или периметров, а также в случае нестандартной формы измеряемой геометрии.
- В рабочей книге Quantification выберите элемент, который требуется связать с полилинией.
- На панели инструментов "2D выборка" щелкните "Полилиния"

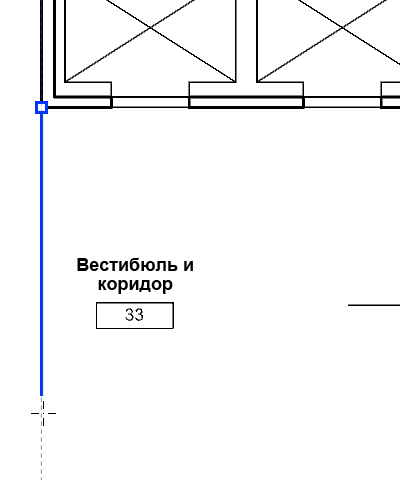

. - Щелкните на листе для размещения начальной точки. Обратите внимание на то, что курсор принимает форму привязки (зеленой вершины) при его перемещении над существующей геометрией. Прим.: Для построения строго горизонтальной или вертикальной линии нажмите и удерживайте нажатой клавишу SHIFT во время построения.
- Выберите один из следующих параметров.
- Для одной линии щелкните листе в конечной точке, а затем щелкните правой кнопкой мыши конечную вершину.
- Для сегментов с несколькими линиями продолжайте перемещать курсор и щелкать мышью, до тех пор пока не будет создано необходимое количество сегментов линии. Для завершения щелкните правой кнопкой мыши последнюю вершину.
- Для полигона щелкните на листе для указания начальной точки. Продолжайте перемещать курсор и щелкать мышью, до тех пор пока не будет создано необходимое количество сегментов линии. Для последнего сегмента линии щелкните правой кнопкой мыши первую вершину формы. Прим.: Используйте привязки для размещения последней вершины над первой вершиной, чтобы убедиться, что получился замкнутый полигон.
