Указывает графические сценарии и сопоставляет их размерные свойства или параметры.
Список параметров
Выбирает графические сценарии и сопоставляет их размерные свойства или параметры.
- Имена внешних классов
-
Перечисляет имена классов AutoPLANT, которые напрямую сопоставляются с классами Plant 3D.
- Добавить имя класса
-
Добавление нового имени класса AutoPLANT в список "Имена внешних классов". Введите текст в поле и щелкните кнопку "+" для добавления имени класса.
Прим.:Для повторного использования существующего сценария щелкните правой кнопкой существующий класс для копирования информации для сопоставления, а затем щелкните правой кнопкой новый класс для вставки этой информации. Это действие выполняется только в этой вкладке.
- Кнопка "+"
-
Добавляет новое имя класса AutoPLANT в список "Имена внешних классов".
- Кнопка "-"
-
Удаление имени класса AutoPLANT из списка "Имена внешних классов".
- Имя внешнего класса
-
Отображение имени класса AutoPLANT, выбранного в списке "Имена внешних классов" на левой панели.
- Имена свойств для соответствия
-

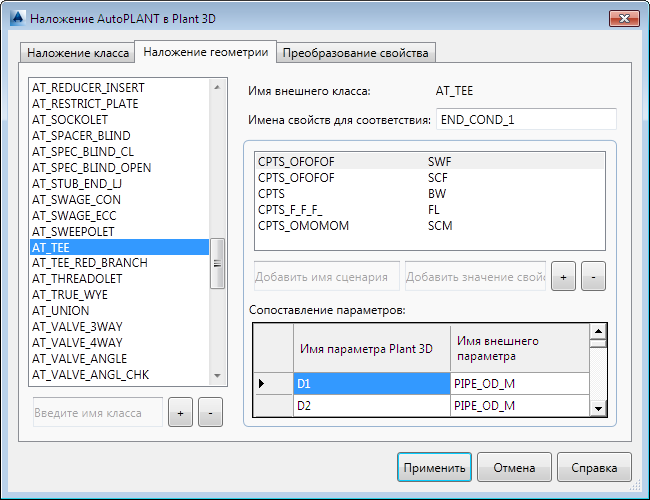

Указывает имена свойств AutoPLANT для сопоставления с графическими сценариями типов концов Plant 3D в разных контекстах. В показанном диалоговом окне. Пример инструкции наложения для преобразования: если свойство AutoPLANT END_COND_1 - SWF, то использовать имя сценария Plant 3D CPTS_OFOFOF, если BW, то использовать CPTS и т. д.
Для разделения имен свойств используются запятые.
- Добавить имя сценария (обязательно)
-
Добавляет в список имя сценария графики типа конца Plant 3D.
- Добавить значения свойств
-
Добавление значений свойств для свойства AutoPLANT. В показанном диалоговом окне свойством является END_COND_1, а значениями - SWF, SCF, BW и т. д.
- Кнопка "+"
-
Добавляет новую строку, которая включает введенное имя сценария и значение свойства.
- Кнопка "-"
-
Удаление выбранной строки, содержащей введенное имя сценария и значение свойства.
- Сопоставление параметров
-
Указывает сопоставление параметров между Plant 3D и AutoPLANT. Каждое сопоставление геометрии имеет соответствующий ему набор параметров, которые могут различаться в зависимости от формы.
На следующем рисунке показан нарезной охватывающий тройник в редакторе каталогов (вкладка "Размер").
Перечислены параметры измерений Plant 3D для формы, и можно ввести их в таблицу "Сопоставление параметров", в столбец "Имя параметра Plant 3D". Затем можно ввести имя (или значение) свойства, которое соответствует AutoPLANT.

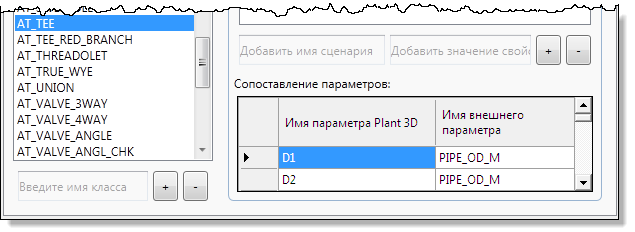

Пример инструкции наложения для преобразования: для выбранного наложения на панели выше, для параметра Plant 3D D1 использовать AutoPLANT PIPE_OD_M, для D2 использовать то же свойство и т. д.
- Имя параметра Plant 3D
-
Указывает параметр измерения графического сценария Plant 3D для сопоставления с параметром AutoPLANT.
- Имя или значение внешнего параметра
-
Указывает имя параметра, выражение или значение AutoPLANT для сопоставления с параметром Plant 3D.
