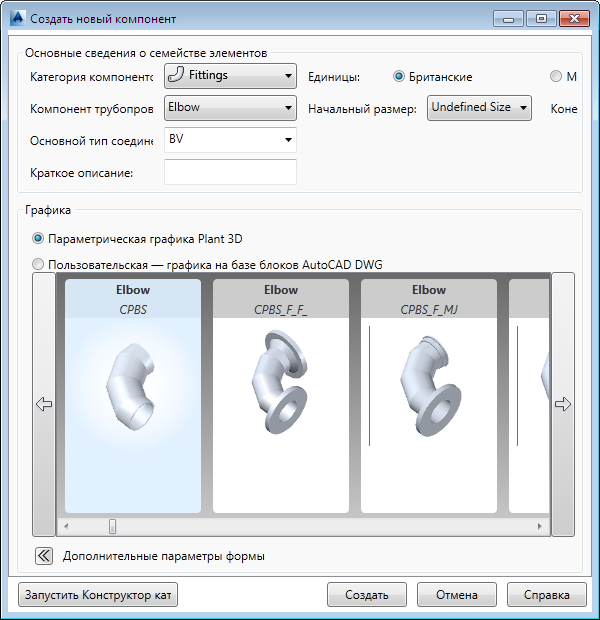

Добавляет в каталог параметрический компонент.
Список параметров
После создания компонента изменить компонент трубопровода и графику невозможно. Можно изменить дополнительные свойства во вкладке "Редактор каталогов" после создания детали.
- Категория компонентов
-
Задает группу компонентов трубопровода и графики для включения в список.
- Компонент трубопровода
-
Указывает класс Plant 3D из списка. AutoCAD Plant 3D не поддерживает добавление классов в список.
Прим.: Тип КорпусКлапана поддерживает подстановку исполнительного механизма.
- Краткое описание
-
Указывает краткое описание. Можно изменить это значение после добавления компонента в каталог.
- Основной тип конца
-
Указывает тип конца из списка типов концов в текущем каталоге. Вы также можете ввести новый основной тип конца. Основной тип конца - это значение, которое используется по умолчанию для присоединительных патрубков.
Основной тип конца также можно использовать для фильтрования компонентов в обозревателе каталога.
Во вкладке "Редактор каталогов" можно установить отдельные соединительные патрубки вместо значений по умолчанию после создания детали.
Прим.:Назначает пустой основной тип конца для исполнительных механизмов.
- Диапазон размеров
-
Указывает исходный диапазон размеров. После создания детали можно использовать вкладку "Редактор каталогов" для удаления размеров из диапазона или добавления новых размеров.
- Дополнительные параметры формы
-
Отображение всех форм. По умолчанию отображаются только формы в текущей категории компонентов. Например, можно задать тавровые формы сетчатого фильтра.
- Запуск конструктора каталогов
-
Запуск конструктора каталогов.

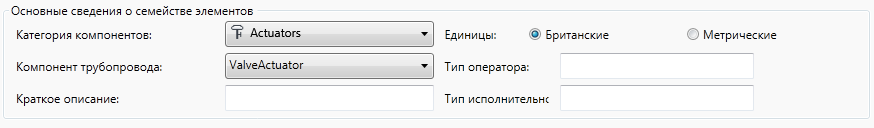

Исполнительные механизмы
- Тип оператора
-
Указывает оператор (например: "Вручную").
- Тип исполнительного механизма
-
Указывает исполнительный механизм (например: маховик ручной подачи).
В отличие от других компонентов, оператор и исполнительный механизм не имеют номинального диаметра. Для исполнительных механизмов во вкладке "Размеры" редактора каталогов указано "Размер не определен".
