Экспорт и импорт данных миникаталога

Экспорт данных миникаталога или каталога в Excel

1. На панели инструментов щелкните "Экспорт в Excel".
2. В диалоговом окне "Экспорт данных", в разделе "Выбор параметров экспорта" щелкните по нужному параметру экспорта.

   Если вы собираетесь изменить и импортировать данные, используйте полный экспорт данных.

3. В поле "Введите имя и расположение файла для экспортированных данных" щелкните "Обзор".
4. В диалоговом окне "Сохранить как" в поле "Имя файла" введите имя экспортированного файла. Найдите и щелкните папку, в которую нужно сохранить файл.
5. Нажмите кнопку "Сохранить".

Изменение описания детали миникаталога с использованием формул Excel

1. Откройте таблицу, которая была экспортирована из миникаталога (например: C:\AutoCAD Plant 3D 2015 Content\\CS300.xlsx).
2. Щелкните лист "Данные миникаталога" для его активирования.
3. Щелкните правой кнопкой по заголовку столбца "Подробное описание размера детали". Щелкните "Формат ячеек".
4. В диалоговом окне "Формат ячеек" щелкните "Общие".

   Если тип ячейки — текст, то создать формулу нельзя.

5. Нажмите "ОК".
6. Щелкните по ячейке, которую необходимо изменить (например: F2).

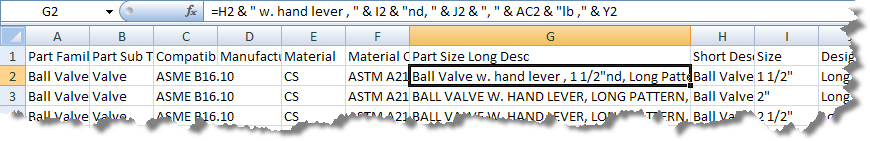

7. В строке "Формула" введите формулу. Например:

   =G2 & " w. hand lever , " & H2 & "nd, " & I2 & ", " & AB2 & "lb ," & X2


8. Щелкните правой кнопкой мыши на ячейке. Выберите пункт "Копировать".

9. Вставьте формулу в другие ячейки.

10. Сохраните таблицу Excel и выйдите из Excel.
