Преобразование миникаталогов и каталогов

Преобразование миникаталогов (или каталогов) AutoPLANT

1. В меню "Файл" щелкните "Преобразовать" "Миникаталоги и каталоги AutoPLANT".

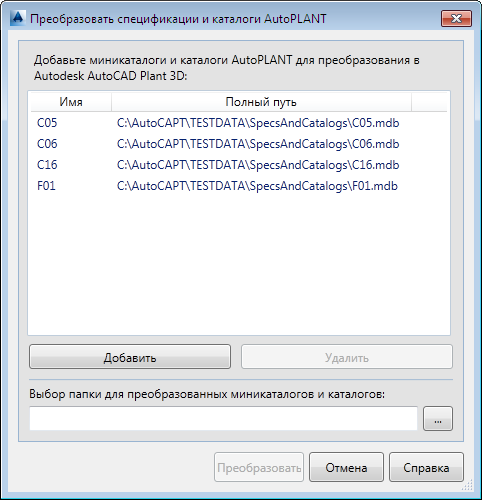

2. В диалоговом окне "Преобразовать миникаталоги и каталоги AutoPLANT" щелкните "Добавить".
3. В диалоговом окне "Выбор миникаталогов и каталогов" перейдите к папке с миникаталогом, который необходимо преобразовать. Выберите один или несколько миникаталогов и щелкните "Открыть".
4. В диалоговом окне "Преобразование внешних миникаталогов и каталогов" откройте раздел "Выбор папки для преобразованных миникаталогов и каталогов", щелкните кнопку [...] и перейдите в папку, где вы хотите сохранить преобразованные файлы. Нажмите "ОК".
5. В диалоговом окне "Преобразование внешних миникаталогов и каталогов" щелкните "Преобразовать". В диалоговом окне отображается ход выполнения преобразования.
6. В диалоговом окне "Миникаталоги и каталоги — Преобразование завершено" выполните одно из следующих действий.
   • Просмотреть диалоговое окно "Отчет о преобразовании миникаталога", в котором указана папка вывода, дата преобразования и имя преобразованного файла mdb. В этом диалоговом окне можно нажать ссылку "Щелкните здесь, чтобы просмотреть отчет о преобразовании", чтобы просмотреть данные в текстовом формате.
   • Открыть папку с преобразованными миникаталогами, где можно просмотреть файлы журналов и преобразованные файлы.
7. На основании результатов преобразования можно либо откорректировать соответствия и снова выполнить преобразование, либо открыть миникаталог и добавить детали из каталога Plant 3D.

Преобразование миникаталогов CADWorx

1. В меню "Файл" щелкните "Преобразовать" "Миникаталоги CADWorx".

2. В диалоговом окне "Преобразовать миникаталоги CADWorx" нажмите кнопку "Добавить".
3. В диалоговом окне "Выбор миникаталогов и каталогов" перейдите к папке с миникаталогом, который необходимо преобразовать. Выберите один или несколько миникаталогов и щелкните "Открыть".
4. В диалоговом окне "Преобразовать миникаталоги CADWorx" выполните следующие действия.
   • В поле "Выберите стандартную библиотеку, содержащую файлы, указанные в ссылках" нажмите кнопку [...] и перейдите в папку, содержащую библиотеки CADWorx. Нажмите "ОК".
     Прим.: Выберите верхний уровень, а не папку определенной библиотеки.
   • В поле "Выберите файл datafile.tbl CadWorx" нажмите кнопку [...] и перейдите в папку, которая содержит этот файл. Нажмите "Открыть".
   • В разделе "Выбор папки для преобразованных миникаталогов и каталогов" щелкните кнопку [...] и перейдите к папке, в которой вы хотите сохранить преобразованные файлы. Нажмите "ОК".
   • Щелкните "Преобразовать". В диалоговом окне отображается ход выполнения преобразования.
5. В диалоговом окне "Миникаталоги и каталоги — Преобразование завершено" выполните одно из следующих действий.
   • Просмотреть диалоговое окно "Отчет о преобразовании миникаталога", в котором указана папка вывода, дата преобразования и имя преобразованного файла mdb. В этом диалоговом окне можно щелкнуть ссылку "Щелкните здесь, чтобы просмотреть отчет о преобразовании ", чтобы отобразить информацию в виде таблицы Microsoft Excel.
   • Открыть папку с преобразованными миникаталогами, где можно просмотреть файлы журналов и преобразованные файлы.
6. На основании результатов преобразования можно либо откорректировать соответствия и снова выполнить преобразование, либо открыть миникаталог и добавить детали из каталога Plant 3D.

Открытие преобразованного миникаталога или каталога и просмотр журнала ошибок

1. В меню "Файл" щелкните "Открыть миникаталог" или "Открыть каталог".
2. В диалоговом окне "Открыть файл" перейдите к папке, которую вы выбрали для сохранения преобразованного миникаталога или каталога. Нажмите кнопку "Открыть".
3. В красной строке ошибки вверху редактора щелкните "Просмотреть журнал ошибок". (Строка ошибки отображается только в случае наличия ошибок, возникших при преобразовании.)
4. (Необязательно) В диалоговом окне "Отчет о преобразовании миникаталога" щелкните ссылку "Щелкните здесь, чтобы просмотреть отчет о преобразовании". Отчет открывается в виде таблицы Microsoft Excel.
