Изменение компонентов трубопровода в каталоге

Установка стандартной конструкции компонента трубопровода и свойств материалов

1. В редакторе каталогов щелкните вкладку "Общие свойства".
2. В разделе "Свойства компонента трубопровода" введите нужное свойство (например: значение материала CS).
3. Ведите значения дополнительных свойств (например: код материала API5L).
4. Щелкните "Сохранить в каталоге".

Установка размеров компонента

1. В редакторе каталогов щелкните вкладку "Размеры".
2. Если необходимо исключить какие-нибудь размеры, выполните следующие действия.
   • Щелкните по размеру (например, 5").
   • Щелкните "Удалить размер".
3. Если необходимо добавить размеры, выполните одно из следующих действий.
   • Щелкните "Добавить размер".
   • Щелкните размер с аналогичными габаритами. Щелкните "Дублированный размер".

     Описание размера "Не определено" или "Повторная" является временным. Описание размера задается на основании номинальных измерений.

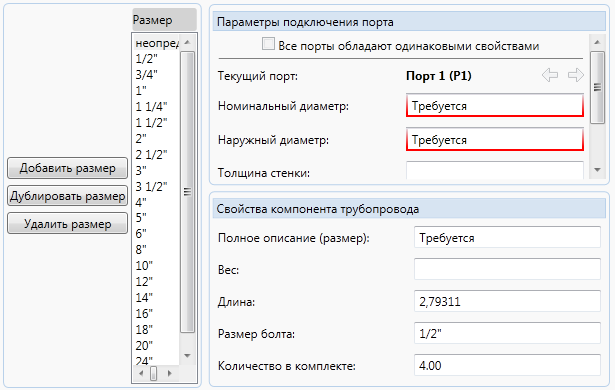

Задание номинальных измерений и свойств порта подключения

1. В редакторе каталогов щелкните вкладку "Размеры".
2. В списке "Размер" щелкните по нужному размеру (например: "Не определено").
3. Откройте раздел "Свойства присоединительного патрубка", и в поле "Номинальный диаметр" введите номинальный диаметр (например: 1).
4. В поле "Соответствующий наружный диаметр трубы 1" введите наружный диаметр трубы (например: 1.315).
5. Выполните одно из следующих действий.
   • Если все свойства соединительного порта те же самые, выберите "Все порты обладают одинаковыми свойствами".
   • Щелкните правую стрелку и введите номинальный диаметр и соответствующий наружный диаметр среды для дополнительных портов.
6. В разделе "Свойства компонента трубопровода" введите полное описание (например: ELL 90 SEGMENTED, 12” ND).

   Теперь можно изменить измерения компонентов трубопровода для каждого размера.

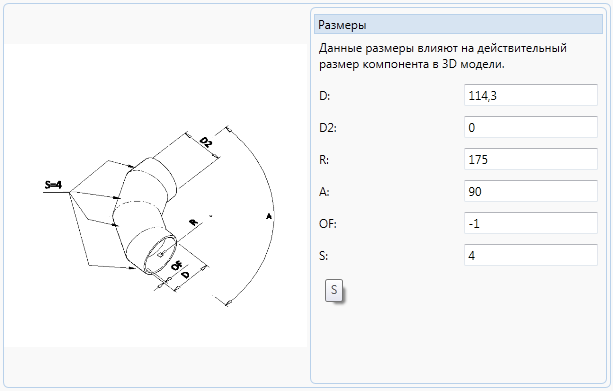

Задание измерений компонентов трубопровода

1. В редакторе каталогов щелкните вкладку "Размеры".
2. В списке "Размер" щелкните нужный размер (например: 1").
3. В поле "Параметры размера" введите параметр (например, D: 1.315).
4. Введите дополнительные параметры.

   Можно навести курсор мыши на параметр для отображения всплывающих подсказок. К параметрам относятся, например, параметры отображения (количество сегментов, форма торцевого ограничителя и т. д.).

   Некоторые параметры могут быть рассчитаны на основании других параметров. Например: значение "0" радиуса изгиба отвода (R) означает, что изгиб задан равным половине диаметра (D / 2.0).

   Прим.:

   Для трубы для номинального диаметра и параметра размера D: установите одно и то же значение.


5. Повторите шаги 2–4 для дополнительных размеров.
6. Щелкните "Сохранить в каталоге".
