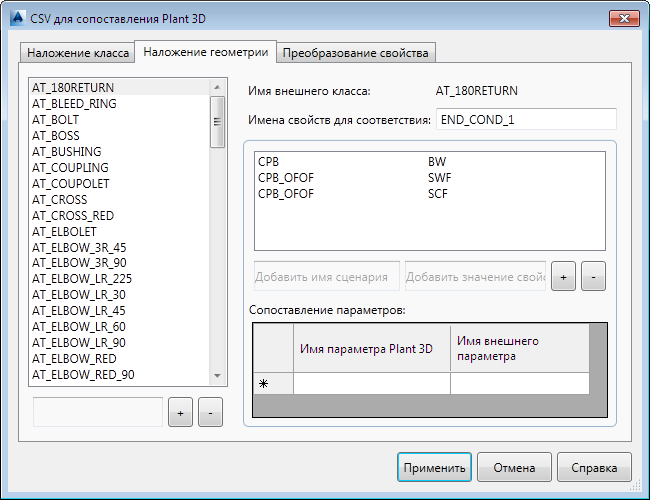

Вкладка "Сопоставление геометрии" (диалоговое окно "CSV для сопоставления Plant 3D")

Указывает графические сценарии и сопоставляет их размерные свойства или параметры.

Список параметров

Выбирает графические сценарии и сопоставляет их размерные свойства или параметры.

Прим.: По умолчанию отображаются соответствия AutoPLANT. При использовании другого ПО стороннего поставщика нужно удалить эти соответствия и создать новые для необходимой программы.

Имена внешних классов

Перечисление имен классов стороннего поставщика, которые можно сопоставить непосредственно с классами Plant 3D.

Добавить имя класса

Добавление новых имен классов стороннего поставщика в список "Имена внешних классов". Введите текст в поле и щелкните кнопку "+" для добавления имени класса.

Прим.:

Для повторного использования существующего сценария щелкните правой кнопкой существующий класс для копирования информации для сопоставления, а затем щелкните правой кнопкой новый класс для вставки этой информации. Это действие выполняется только в этой вкладке.

Кнопка "+"

Добавление нового имени класса стороннего поставщика в список "Имена внешних классов".

Кнопка "-"

Удаление имени класса стороннего поставщика из списка "Имена внешних классов".

Имя внешнего класса

Отображение имени класса стороннего поставщика, выбранного в списке "Имена внешних классов" на левой панели.

Имена свойств для соответствия

Указание имен свойств стороннего поставщика для сопоставления с графическими сценариями типов концов Plant 3D в разных контекстах.

Для разделения имен свойств используются запятые.

Добавить имя сценария (обязательно)

Добавляет в список имя сценария графики типа конца Plant 3D.

Добавить значения свойств

Добавление значений свойств для свойства стороннего поставщика. В показанном диалоговом окне свойством является END_COND_1, а значениями — SWF, SCF, BW и т. д.

Кнопка "+"

Добавляет новую строку, которая включает введенное имя сценария и значение свойства.

Кнопка "-"

Удаление выбранной строки, содержащей введенное имя сценария и значение свойства.

Сопоставление параметров

Указание сопоставления параметров между Plant 3D и ПО стороннего поставщика. Каждое сопоставление геометрии имеет соответствующий ему набор параметров, которые могут различаться в зависимости от формы.

На следующем рисунке показан нарезной охватывающий тройник в редакторе каталогов (вкладка "Размер").

Перечислены параметры измерений Plant 3D для формы, и можно ввести их в таблицу "Сопоставление параметров" в столбце "Имя параметра Plant 3D". Затем можно ввести соответствующее имя (или значение) свойства стороннего поставщика.

Имя параметра Plant 3D

Указание параметра измерения графического сценария Plant 3D для сопоставления с параметром стороннего поставщика.

Имя или значение внешнего параметра

Указание имени параметра, выражения или значения стороннего поставщика для сопоставления с параметром Plant 3D.
